Sat Multischalter 8 Teilnehmer & 1 Satellit vormontiert auf Montageplatte

Komplette Sat-Anlage für 8 Teilnehmer – vormontiert & sofort einsatzbereit
Dieses Set ist die ideale Lösung für eine schnelle und zuverlässige Sat-Verteilung an bis zu 8 Teilnehmer. Der 5/8 Multischalter eMS 58 RPQ ist auf einer kompakten 335 x 270 mm Montageplatte vormontiert – inklusive hochwertiger Komponenten wie F-Quick Patchkabel, 6- und 8-fach Erdungswinkel sowie Überspannungsschutzfilter (6kV Schutz). Einfach anschrauben, LNB-Leitungen einspeisen und anschließen.

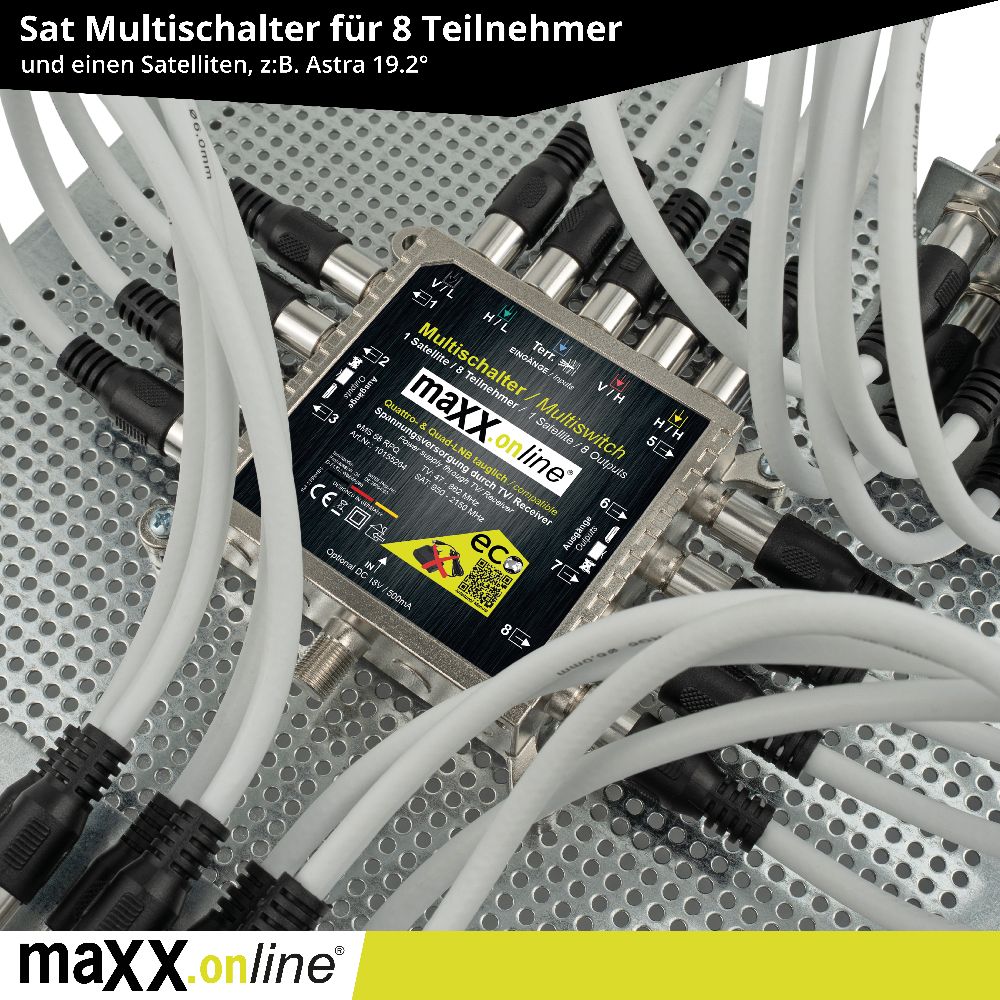

Multischalter für 1 Satellit – Quad & Quattro kompatibel
Der Multischalter eignet sich für den Empfang eines Satelliten (z. B. Astra, Hotbird oder Eutelsat) und kann flexibel mit Quad- oder Quattro-LNB betrieben werden. Alle vier SAT-Eingänge (VL, HL, VH, HH) müssen belegt sein. Ein passiver Terrestrik-Eingang (DVB-T2, DAB+, DVB-C) ist ebenfalls vorhanden. Nicht geeignet für Twin- oder Single-LNBs.

Maximale Signalqualität für alle Anschlüsse
Alle 8 Ausgänge liefern eine stabile und störungsfreie Signalverteilung mit hervorragender Bild- und Tonqualität – unabhängig voneinander. Unterstützt werden HD, Full-HD, 4K, 8K, UHD sowie Pay-TV-Angebote wie Sky oder HD Plus. Ideal für Receiver, TV-Geräte mit integriertem SAT-Tuner oder über Antennendosen.

Kompakte Technik – Stromversorgung über Teilnehmer
Ein externes Netzteil ist nicht zwingend notwendig. Der Multischalter wird über angeschlossene Receiver oder Fernseher mit Spannung versorgt (max. 500 mA). Für Installationen mit langen Leitungswegen oder älteren Endgeräten wird ein optionales 18 V Netzteil empfohlen.

Einfache Inbetriebnahme

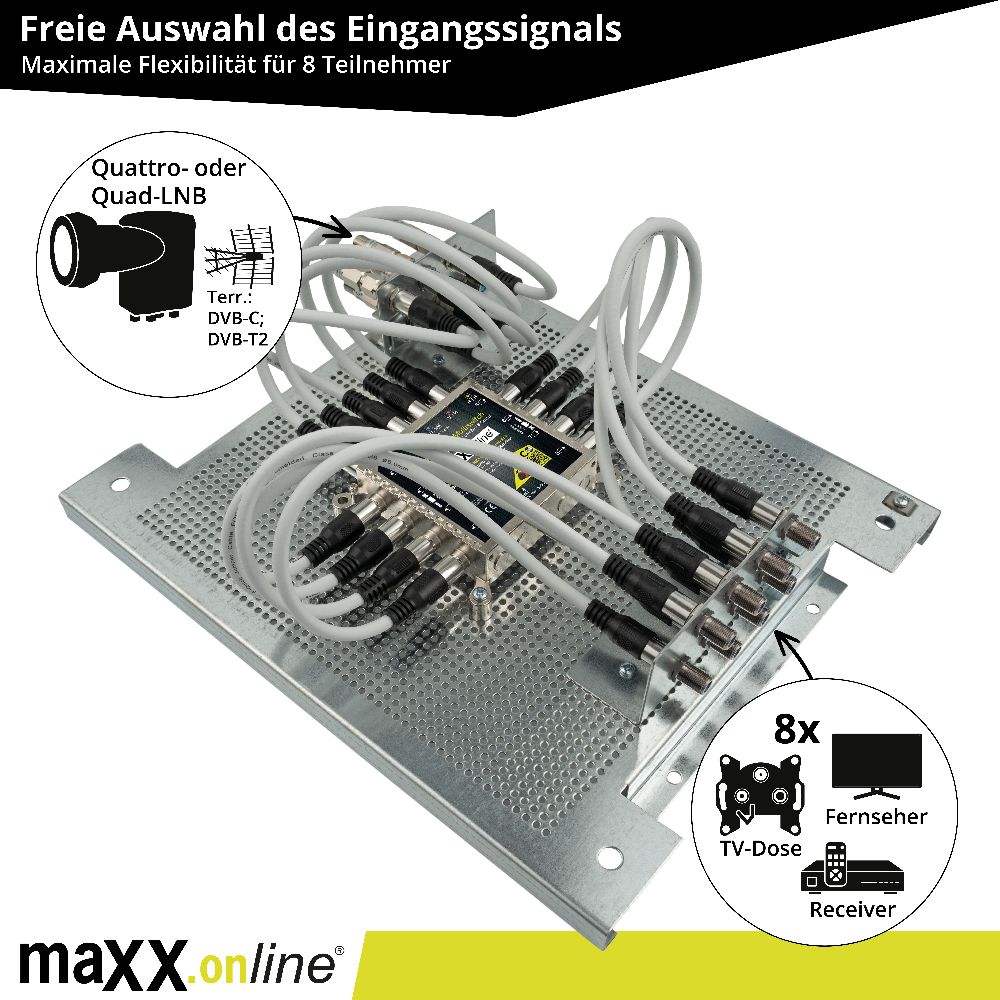

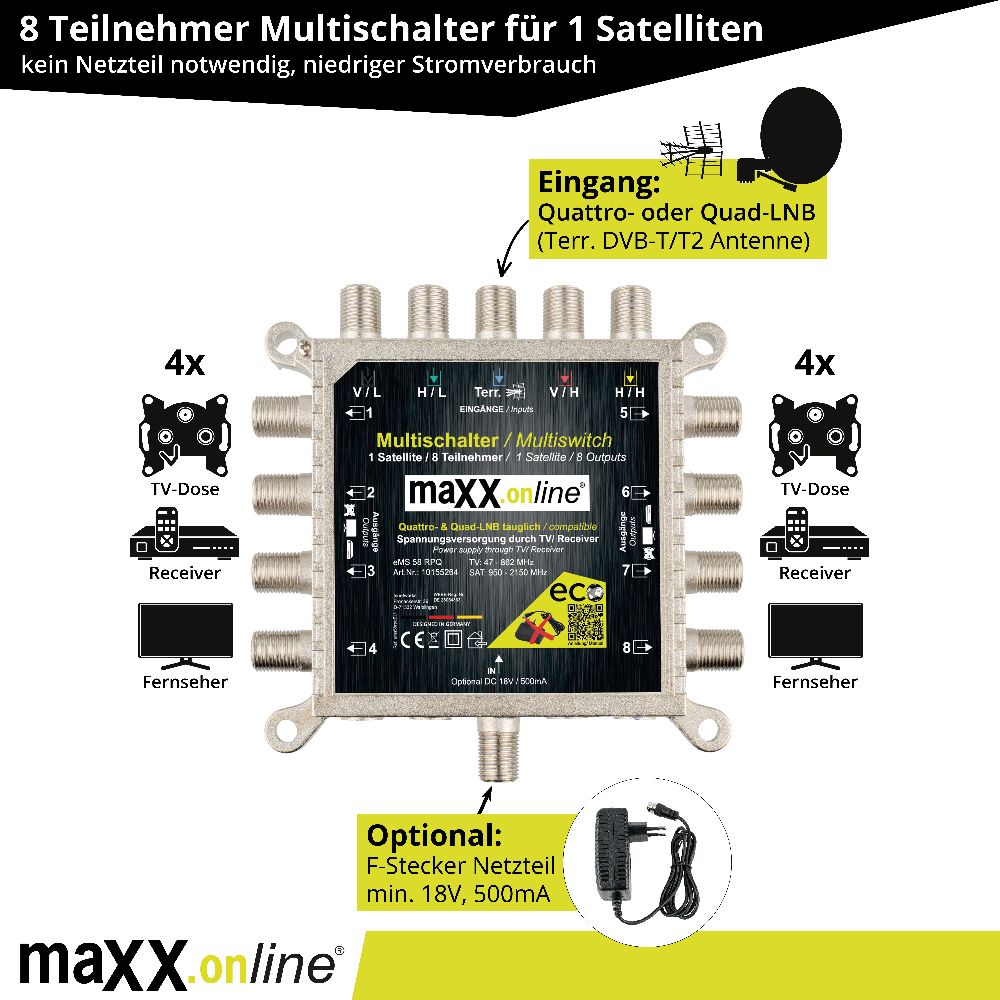

Die vier Zuleitungen vom LNB und ggf. von der terrestrischen Antenne werden an den entsprechenden Anschlüssen V/L (vertikal low), H/L (horizontal low), V/H (vertikal high), V/H (horizontal high) und Terr. angeschlossen.

Bitte darauf achten, dass bei einem Quattro-LNB die Ebenen richtig zugeordnet werden. Die Ausgänge des LNBs und die Eingänge des Multischalters sind entsprechend gekennzeichnet. Bei einem Quad-LNB ist die Reihenfolge nicht wichtig.

WICHTIG: Alle 4 Eingänge (Terr. ausgenommen) müssen belegt sein. Twin- oder Single-LNBs funktionieren nicht.

Die Ausgänge zu den Teilnehmern sind frei wählbar. Der Anschluss über Antennendosen, oder der  direkte Anschluss von Sat-Receivern oder TV-Geräten mit integriertem SAT-Tuner ist möglich.

Highlights

• Eingänge: 4 x SAT Eingang für 1 Satelliten (z.B. Astra, Eutelsat oder Hotbird o.Ä.), 1 x passiver terrestrischer Eingang für Rundfunk, DVB-T/T2 / DAB + / DVB-C erfolgt über Überspannungsfilter.
• Ausgänge: 8 x für Sat-Receiver, TV-Geräte mit integriertem SAT-Tuner oder Antennendosen.
• Netzteil: wird eigentlich nicht benötigt, optionaler Anschluss für 18V 500 mA (nicht im Lieferumfang).
• LNB: Quattro mit 4 fixen Polarisationen oder Quad-LNB.
• Bild- und Tonqualität in HD, Full-HD, HDTV, 4K, 8K und UHD.

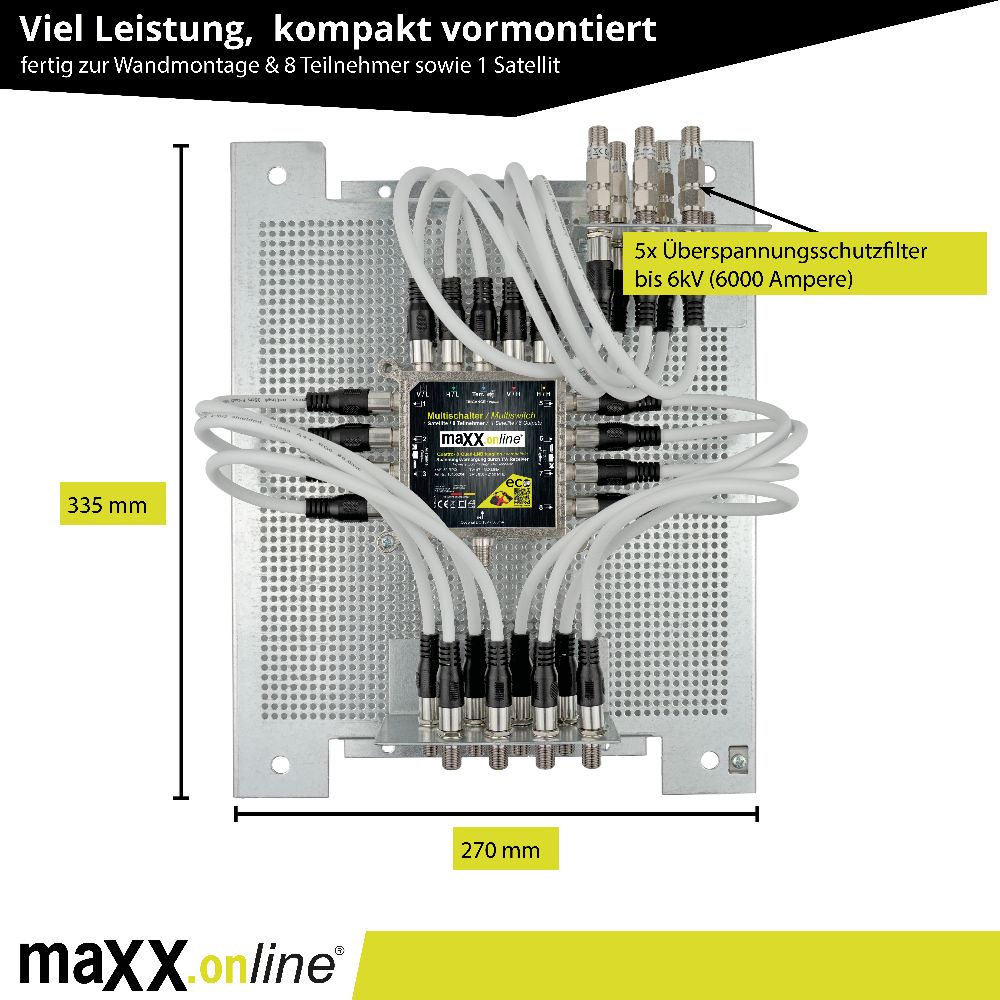

• Alle Komponenten sind auf 335x270x19mm Lochblech Montageplatte vormontiert.

Technische Daten Multischalter

Maße: 107x107x30mm
Gewicht: 140g
Frequenzbereich: SAT.: 950....2150 MHz / Terr.: 5....790 MHz
Dämpfung: SAT: - 4 dB bei 950 MHz / + 2 dB bei 2150 MHz | Terr.: - 18 dB +/- 2 dB
Eingangspegel SAT.: max. 95dbμV
Ausgangspegel SAT.: max. 97dbμV
LNB-Versorgung: Über angeschlossene Receiver bzw. Teilnehmer max. 500 mA
Günstig im Verbrauch, nur typ. 3,3 Watt mit ECO LNBs (120mA Stromaufnahme)
Temp. Bereich + Nutzung: - 20….+ 65C trockene Innenräume

Zu beachten: Der Sat-Multischalter eMS 58 RPQ ist nicht kompatibel für Twin- oder Single-LNBs. Für die volle Funktion, müssen alle 4 Eingänge (Terr. ausgeschlossen) belegt werden.
