Sat Montage-Set für 5 in 8 Multischalter

Technische Daten 153 x 95 x 53mm DVB-C & DVB-T/T2 kompatibel Frequenzbereich US 5-65 MHz / DS 85-1006 MHz Hoher Ausgangspegel möglich 33 dB Verstärkung Rückweg fix an Bord Lange Lebensdauer Stabiles Druckgussgehäuse Einfache bedienerfreundliche Inbetriebnahme Made in Germany!- Zukunftssicherer Frequenzbereich von 85-1006 MHz.- 33 dB Verstärkung (viel Power am Ausgang).- Tauglich für Internet- & Telefondienste von z.B. Vodafone, PrimaCom, PŸUR.- Einsatz im Kabelnetz von Vodafone uvm. möglich.- Einfache bedienerfreundliche Inbetriebnahme.- Signalstärke wird über Drehregler und Jumper gesteuert.- Lange Lebensdauer durch neuste Technik unter der Haube und stabilem Druckgussgehäuse.- Hohes Ausgangssignal bis 98 dBµV möglich.- Made in Germany!Mit dem Antennenverstärker für Kabelfernsehen- oder DVB-T/T2 Signale kann die Signalstärke mit 33 dB verstärkt werden. Verluste von langen Leitungen (Koaxialkabel) können damit kompensiert werden. Am Hausanschlussverstärker können mehrere Antennendosen über Verteiler oder Abzweiger angeschlossen werden.Durch den hohen Frequenzbereich für Fernsehprogramme oder Internet- & Telefondienste (z.B. über Vodafone), von über 1000 MHz und im Rückkanal von bis zu 65 MHz, ist der Verstärker zukunftssicher ausgestattet.Multimediale Dienste wie Internet & Telefon der örtlichen Kabelnetzbetreiber (z.B. Vodafone, PrimaCom, PŸUR) sind durch den integrierten Rückweg möglich.Eingang und Ausgang sind mit einem F-Anschluss ausgestattet. IEC Anschlusskabel können über Adapter angeschlossen werden.Lieferumfang:- Hausanschlussverstärker VST 9341 A- Bedienungsanleitung

Die neue Generation von SCR-Multischaltern (SCR = Satellite Channel Routing), auch Unicable 2 genannt, bietet im Vergleich zur bisherigen Technik deutlich mehr Frequenzbänder für mehr Endgerate / Tuner.Auch die Konfiguration solcher Systeme hat sich deutlich vereinfacht.Mit dSCR ist eine automatisierte Paarung zwischen dem Multischalterund dem Endgerät möglich.Die erheblich reduzierte Größe der neuen Komponenten macht die Installationeinfacher. Unsere dSCR-Multischalter sind von SKY R fur deren Set-Top-Boxen geprüft und freigegeben.Bis zu 16 Frequenzbänder pro Ausgang sind hierbei verfügbar. Dadurchsind die Gerate auch für die Zukunft bestens gerüstet.Lagacy-Unicable-adapter- Unicable in reinen Legacy-Anlagen- Alle Ausgänge bleiben erhalten- Alle vorherigen Funktionen bleiben erhalten- Ultra kompakt- Stromversorgung durch externes Netzteil (Die Stromversorgung erfolgt extern. Sie kann mit Hilfe eines Netzteils (z.B. NT 20-3.3 F; Artikel Nr. 57003401) betrieben werden oder ferngespeist über die Stammleitungen.)Eingänge: 4Eingangsfequenz: 5-2150 MHzAusgänge Legacy: 4Ausgänge dSCR: 2 ( in Kombination mit Legacy Ausgang )Ausgangsfequenz: 5-2150 MHzDurchgangsverlust: -5-dBAusgangspegel: -21 dBm (typ.)User Bänder (dSCR Ausgang): 16Entkopplung: >35 dBStromaufnahme: <5 mAEingangsspannung: 10-20 VDCMaße: 87 x 83 x 40 mmVoreingestellte Frequenztabelle der User BänderEN 50494 (Unicable 2): UB 0 1210 MHzEN 50494 (Unicable 2): UB 1 1420 MHzEN 50494 (Unicable 2): UB 2 1680 MHzEN 50494 (Unicable 2): UB 3 2040 MHzEN 50607 (Unicable 2): UB 4 985 MHzEN 50607 (Unicable 2): UB 5 1050 MHzEN 50607 (Unicable 2): UB 6 1115 MHzEN 50607 (Unicable 2): UB 7 1275 MHzEN 50607 (Unicable 2): UB 8 1340 MHzEN 50607 (Unicable 2): UB 9 1485 MHzEN 50607 (Unicable 2): UB 10 1550 MHzEN 50607 (Unicable 2): UB 11 1615 MHzEN 50607 (Unicable 2): UB 12 1750 MHzEN 50607 (Unicable 2): UB 13 1810 MHzEN 50607 (Unicable 2): UB 14 1875 MHzEN 50607 (Unicable 2): UB 15 1940 MHz

ACHTUNG:Es gibt einen Nachfolger unicable Multischalter MSW 502-16 KPDie neue Generation von SCR-Multischaltern (SCR = Satellite Channel Routing), auch Unicable 2 genannt, bietet im Vergleich zur bisherigen Technik deutlich mehr Frequenzbänder für mehr Endgerate / Tuner.Auch die Konfiguration solcher Systeme hat sich deutlich vereinfacht.Mit dSCR ist eine automatisierte Paarung zwischen dem Multischalterund dem Endgerät möglich.Die erheblich reduzierte Größe der neuen Komponenten macht die Installationeinfacher. Unsere dSCR-Multischalter sind von SKY R fur deren Set-Top-Boxen geprüft und freigegeben.Bis zu 16 Frequenzbänder pro Ausgang sind hierbei verfügbar. Dadurchsind die Gerate auch für die Zukunft bestens gerüstet.SCR Multischalter für bis zu 16 Teilnehmer pro Ausgang- Unterstützt alle SCR Standards- Unterstützt Unicable 1-2- SKY approved- Ultra kompakt- FerngespeistFrequenzbereich SAT: 950-2200 MHzEingänge: 4Durchgangsdämpfung: 3 dBdSCR Ausgänge: 1Ausgänge Stammleitung: 4dSCR User Bänder pro Ausgang: 16Ausgangspegel dSCR: 85 dBμVRückflussdämpfung: ≤ 8 dBAnschlüsse: F-BuchseStromaufnahme: <300 mA @ 13 VMaße: 90 x 80 x 40 mm

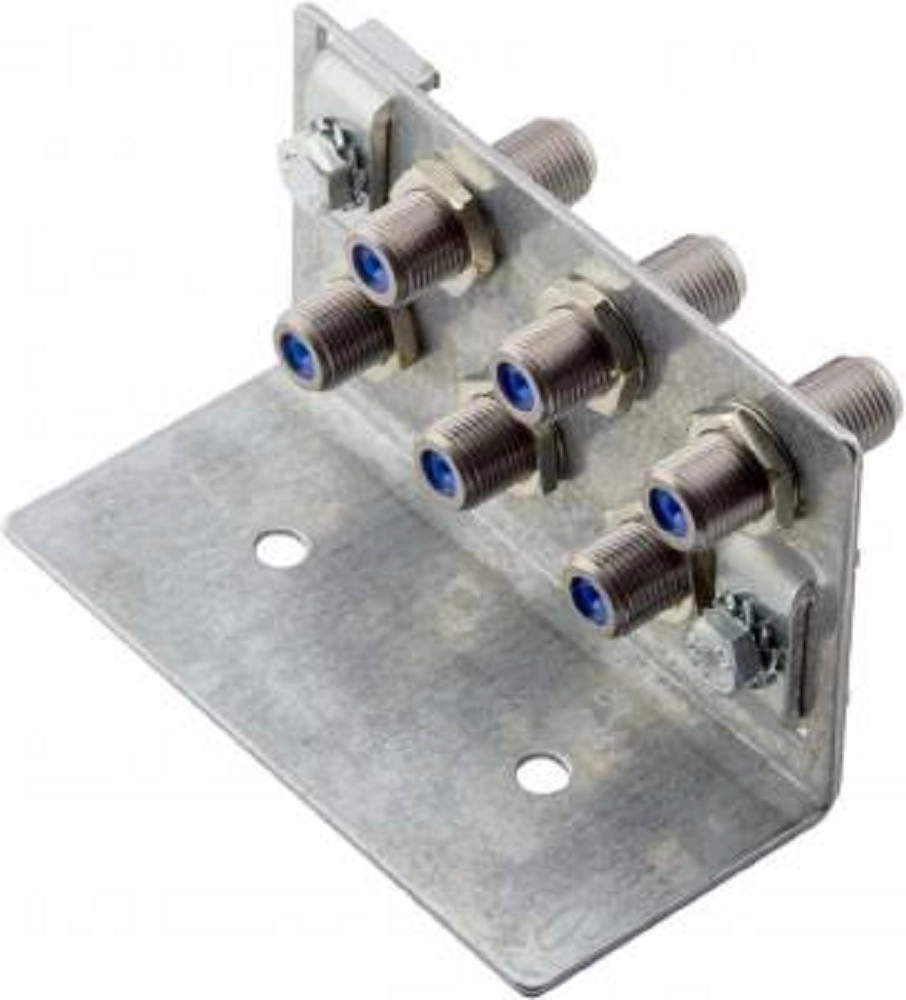

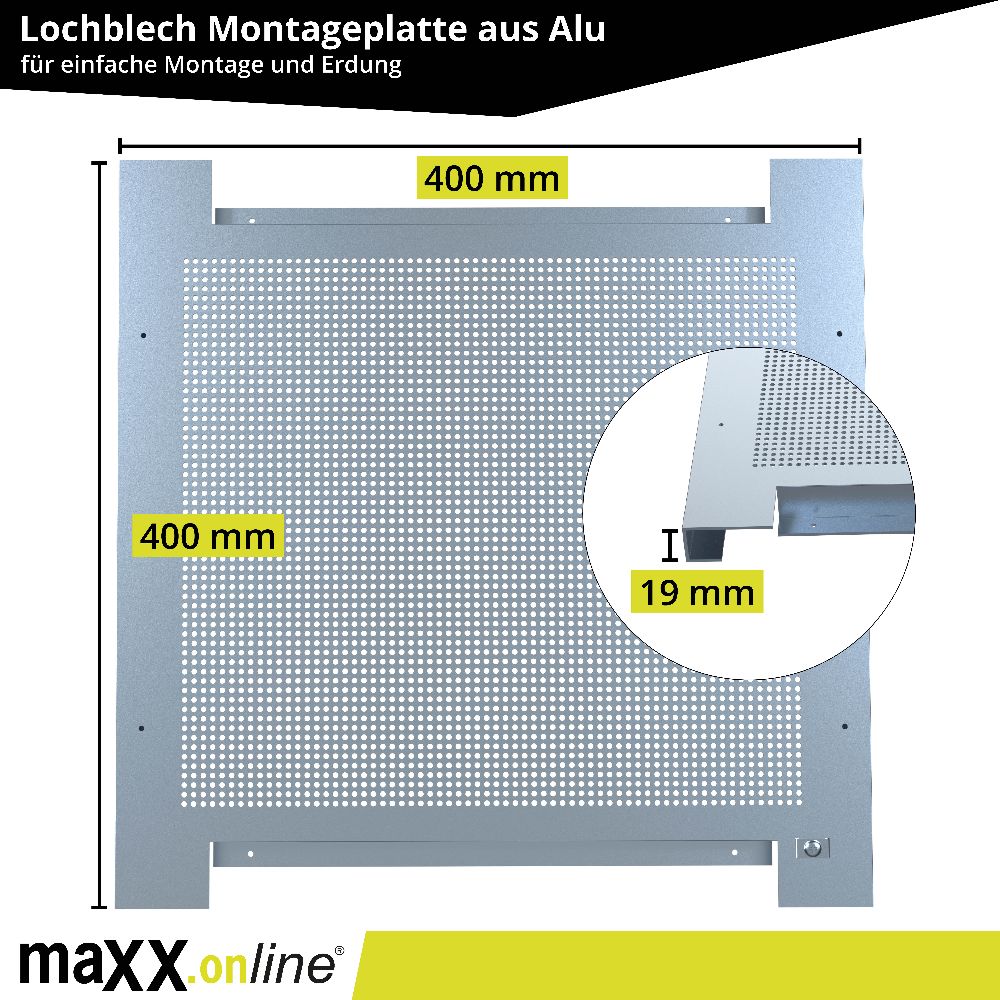

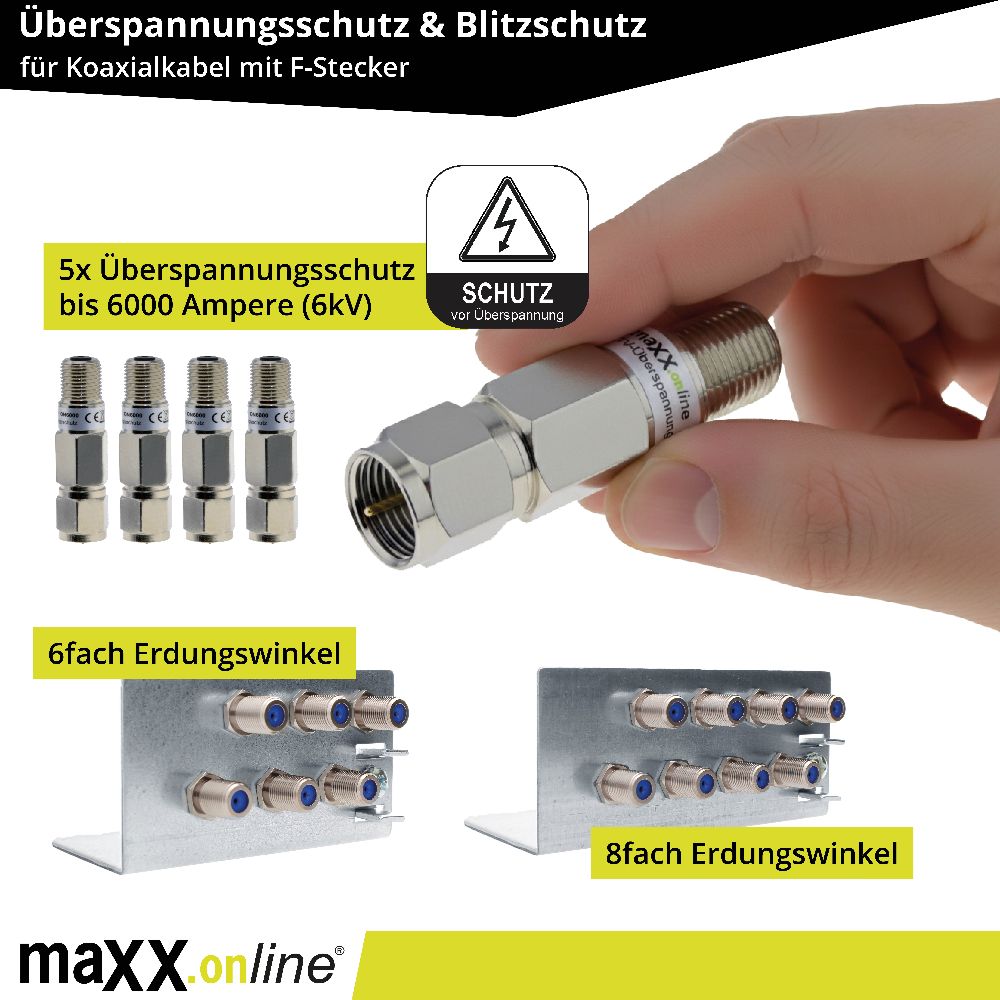

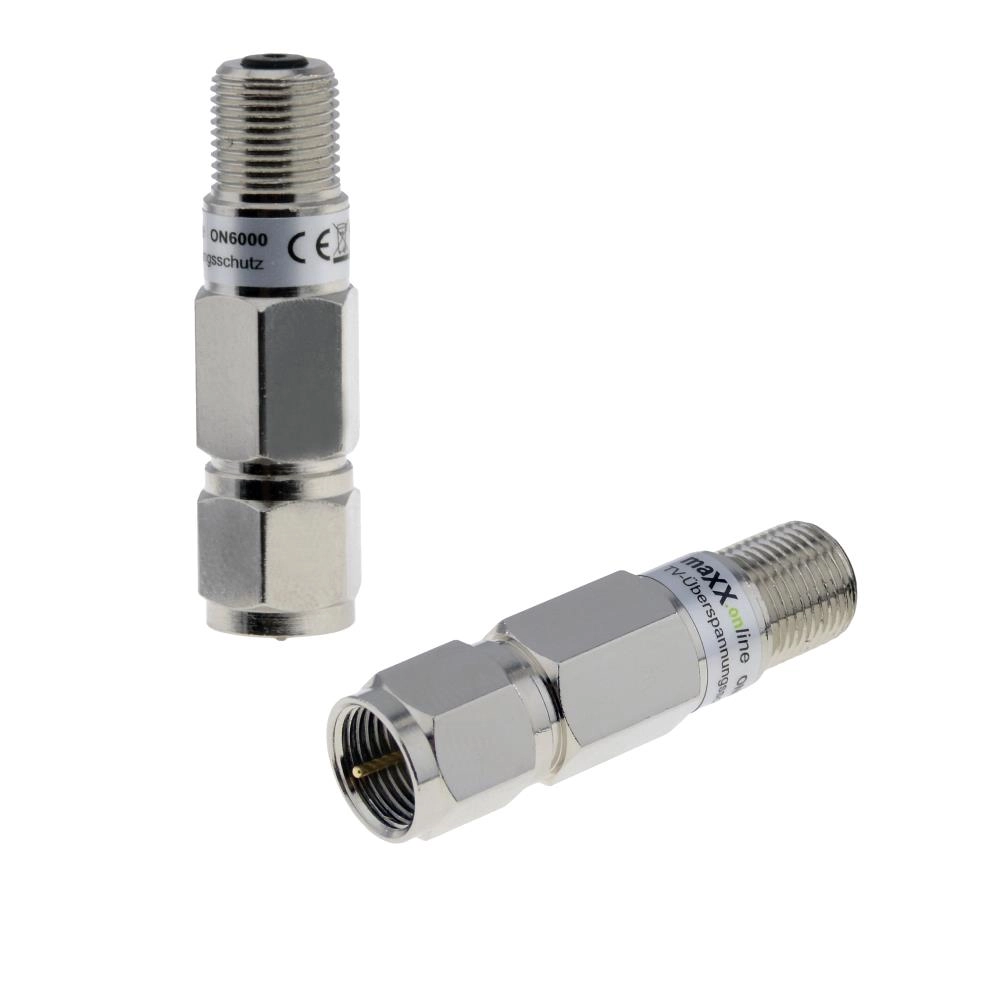

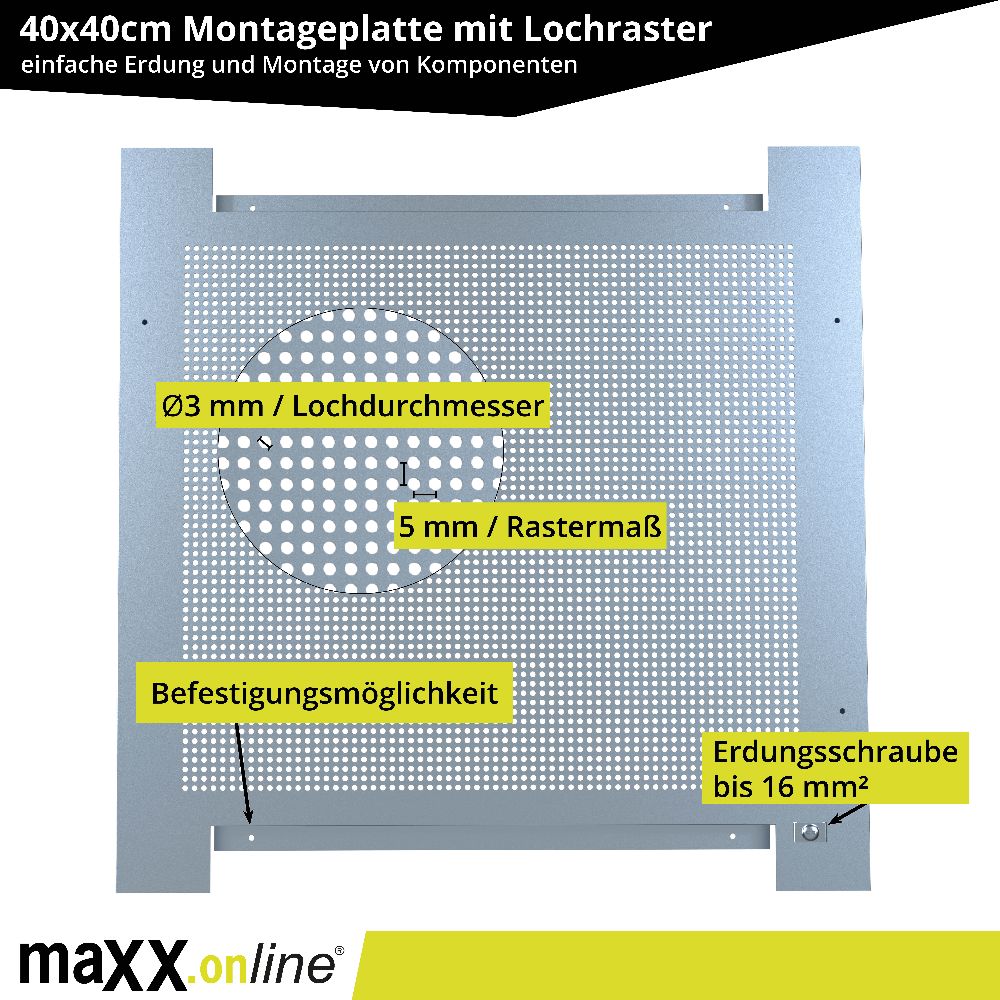

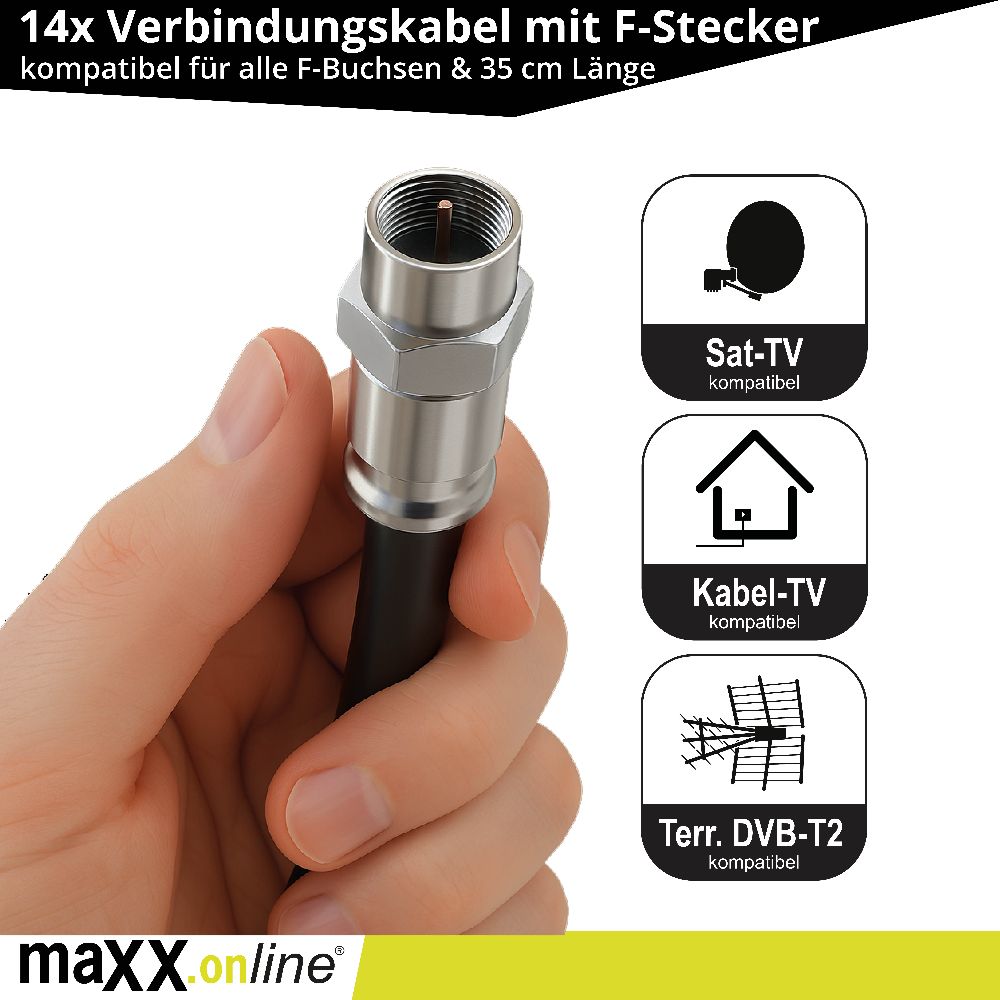

Mit dem Montage-Set für Kabel-TV Anlagen vereinfachen und beschleunigen Sie die Installation Ihrer Kabel TV Anlage. Das Montage-Set beinhaltet vom Lochblech, bis hin zu Cabelcon F-Patchkabel alles was für die Montage eines Hausanschlussverstärker und Kabel Verteiler benötigen. Im Kabel-TV Montage-Set enthalten 1x 300x400x18mm Lochblech/ Montageplatte: Montieren Sie alle Bauteile auf dem 300x400x18mm Lochblech/ Montageplatte, damit werden automatisch alle leitenden Bauteile geerdet (Voraussetzung Anschluss an einem Potentialausgleich). Damit vereinfach Sie wesentlich die Installation einer Kabel-TV Anlage.6x Cabelcon FM-CXJ6-FM/CX3/B/0.3 30cm Patchkabel: Hochwertiges Cabelcon Jumperkabel / Patchkabel FM - FM (F-Stecker auf F-Stecker) mit F-Kompressionsstecker für die Verkabelung von Antennenanlagen. Mit dem Verbindungskabel können Komponenten, wie z.B. Erdungswinkel, Sat-Multischalter, Hausanschlussverstärker oder Verteiler miteinander verbunden werden.1x Kabel-TV Überspannungsschutz TRISX-1002 von technetix:Schützen Sie Ihre Hardware vor Überspannungen und Spannungsspitzen. Der Überspannungsschutz wird direkt vor den Eingang des Hausanschlussverstärker bzw. Antennenverstärker montiert. Empfehlung: Einsatz direkt zwischen Hausübergabepunkt (HÜP) und Eingang Hausanschlussverstärker.1x 4fach Erdungsblock:Der High Quality Erdungsblock besteht aus 4 F-Doppelbuchen. Der 4fach Erdungsblock wird direkt nach dem Kabel-TV Verteiler montiert. Alle Teilnehmerleitungen werden dort angeschlossen.6x Stahl Blechschrauben verzinkt mit Linsenkopf30cm grün/gelb Erdungsdraht 4mm², starr

Der MSW 502-16 KP mit zusätzlichem terrestrischen Eingang hat die Option mit 2x Wideband-LNB auch 2 Sat-Positionen zu verarbeiten. Für die Nutzung mit 2x Wideband-LNB ist keine aufwändige Neuprogrammierung notwendig, man muss nur einen Schalter umlegen.Der MSW 502-16 KP ist quasi der große Bruder des dSCR-Multischalters MSU 402-16 K (https://unicable-hilfe.de/msu-402-16-k-2/ ) Die Nutzung von älteren Geräten wie Fernseher oder Receiver, ist mit 4- unicable 1 (welche für unicable 2 nicht erreichbar sind) und 12- unicable 2 User-Bändern pro Ausgang problemlos möglich.Mit zwei SCR (Satellite Channel Routing) Ausgängen mit jeweils bis zu 16 Teilnehmer kann der MSW 502-16 KP zur Erweiterung von vorhandenen Sat-Anlagen mit dem unicable Standard eingesetzt werden.Sollen 2 Ausgänge (z.B. zwei Wohnung) erweitert werden, kann die MSU 402-16 K in Kaskade vor den vorhanden Multischalter installiert werden. Dabei ist zu beachten, dass der vorhandene Multischalter mit einem Netzteil betrieben wird. Sollte dies nicht der Fall sein, ist ein dSCR Power-Inserter für den MSW 502-16 KP notwendig. Wenn der Unicable-Multischalter in Kaskade eingesetzt wird, schaffen Sie weitere Anschlussmöglichkeiten am vorhandenen Multischalter. Es werden somit keine Ausgänge am vorhandenen Multischalter verschwendet und die sehr geringe Durchgangsdämpfung ist in aller Regel zu vernachlässigen. Die ultra kompakte Größe mit nur (92x88x39mm) macht die Installation auch in engen Bereichen möglich.Auch der Betrieb direkt nach einem Quattro-LNB oder 2 Wideband-LNBs ist mit einem dSCR Power-Inserter einfach zu realisieren. Über den terrestrischen Eingang des MSW 502-16 KP können dabei problemlos auch noch vorhandenen terrestrischen Antennen mit eingespeist werden, zum Beispiel für UKW / DAB+ / DVB-T2Eine weitere Besonderheit ist der mittels AGC automatisch geregelte Ausgangspegel von je 85dBµV am SCR Ausgang. Dadurch ergeben sich flexible Anschlussmöglichkeiten an des MSW 502-16 KP wie:- Mehrere Sat-Durchgangsdosen können in Reihe betrieben werden.- Mit Hilfe von Sat-Verteilern kann der Ausgang in Sternform aufgeteilt werdenProdukteigenschaften:- Ohne Programmierung, einfach mit Schalter von 1x Quattro-LNB (= 1 Sat-Position) auf 2x Wideband-LNBs (= 2 Sat-Positionen) umschaltbar.- 2 Ausgänge mit jeweils 16 Userbänder. Davon 4 UB kompatibel mit unicable 1 (EN 50494) und mit weiteren 12 Userbänder kompatibel mit unicable 2 (Jess/ EN 50607). - Zur Erweiterung vorhandener Sat-Anlagen mit unicable (z.B. zwei Wohnungen)- Kaskadierbar mit nur 2,5dB Durchgangsdämpfung für einfache Erweiterungen, egal ob weitere MSW 502-16 KP oder ein normaler Multischalter folgt.- Betrieb auch allein als dSCR Multischalter nach einem Quattro-LNB oder 2 Wideband-LNBs (Netzteil NT 20-3.3 F zur LNB-Versorgung erforderlich).- AGC geregelter hoher Ausgangspegel am SCR Ausgang mit konstanten 85dBµV. genug um mehrere Dosen zu versorgen.- Ultra kompakt nur 92x88x39mmDownload Datenblatt: DatenblattDownload Benutzerhandbuch: Benutzerhandbuch
