DVB-C Montage-Set für 8 Teilnehmer mit Montageplatte, Überspannungsschutz, Erdungswinkel, Patchkabel

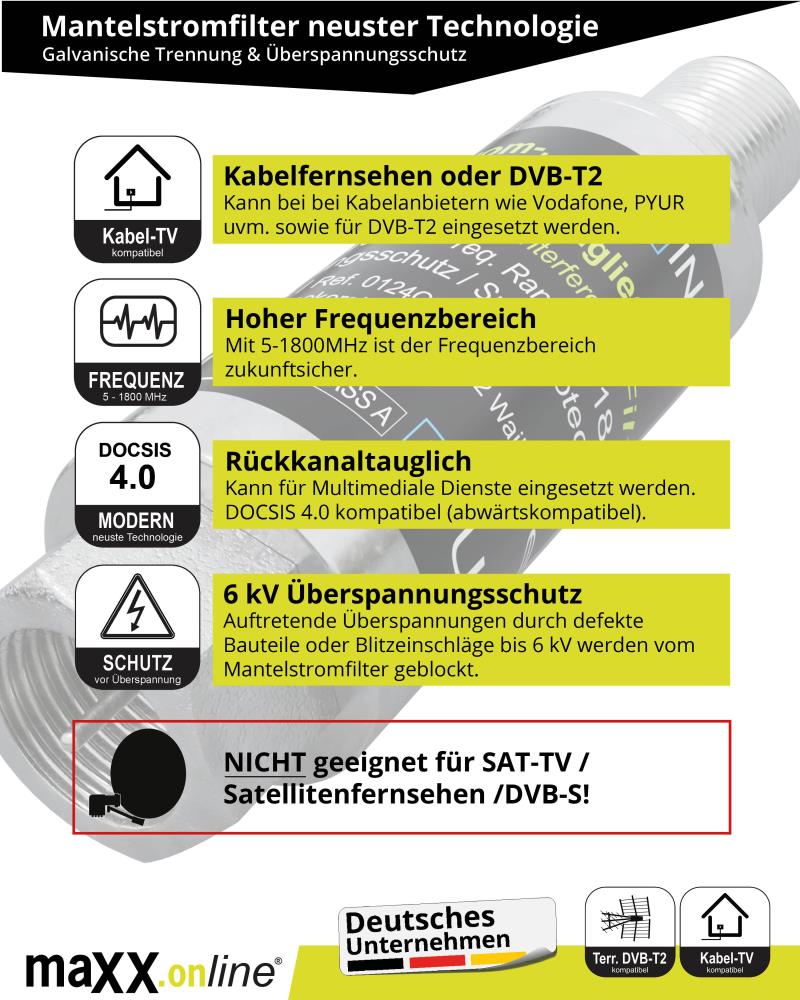

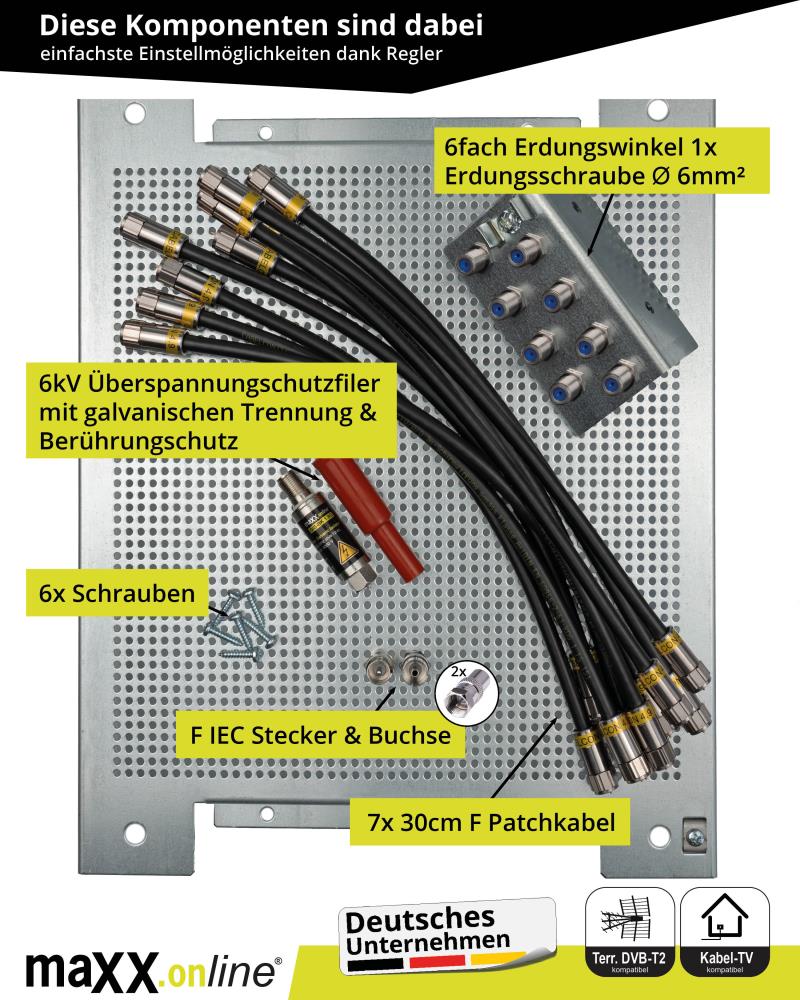

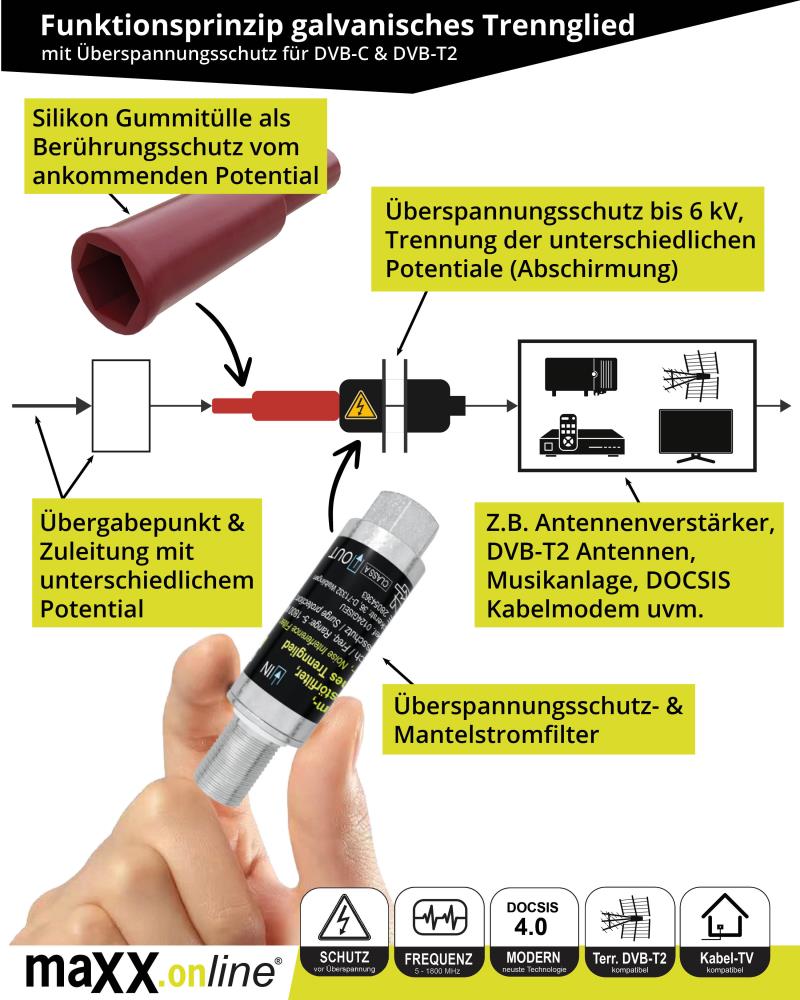

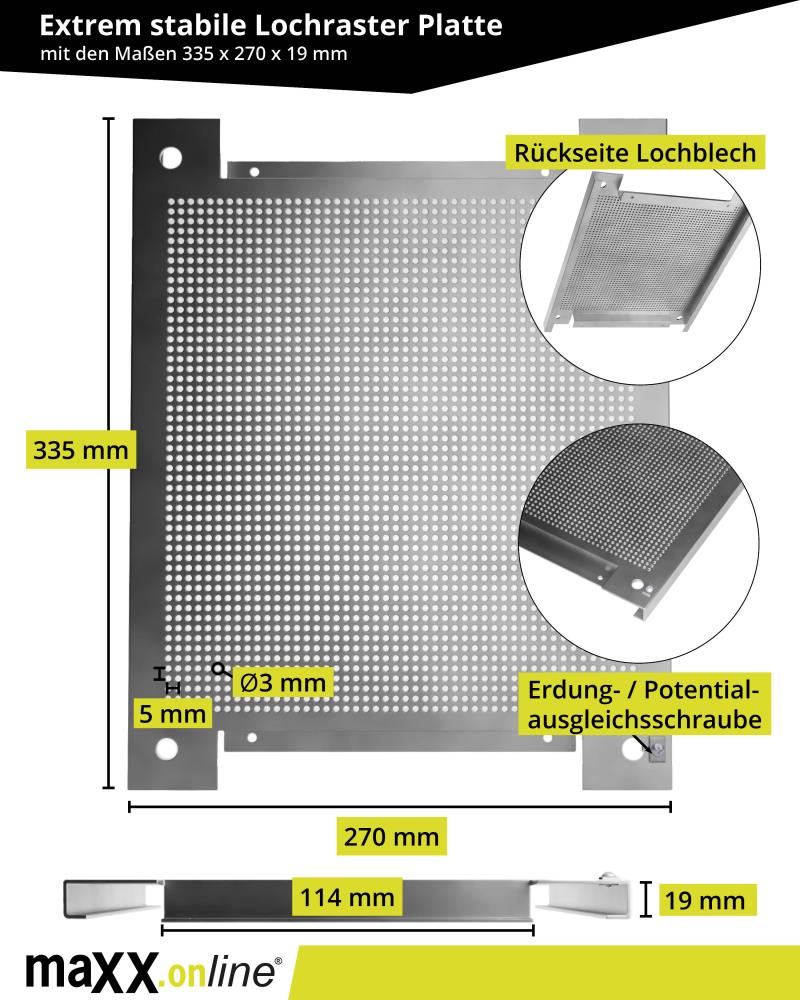

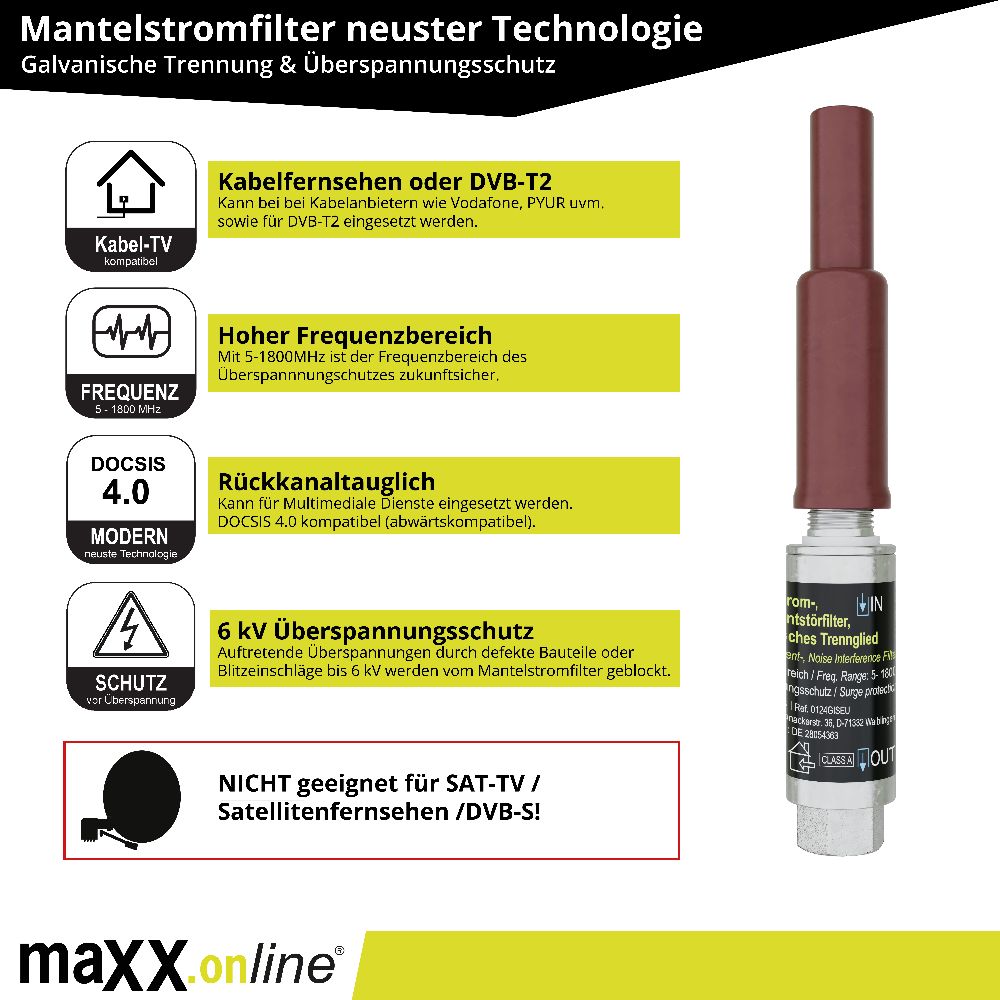

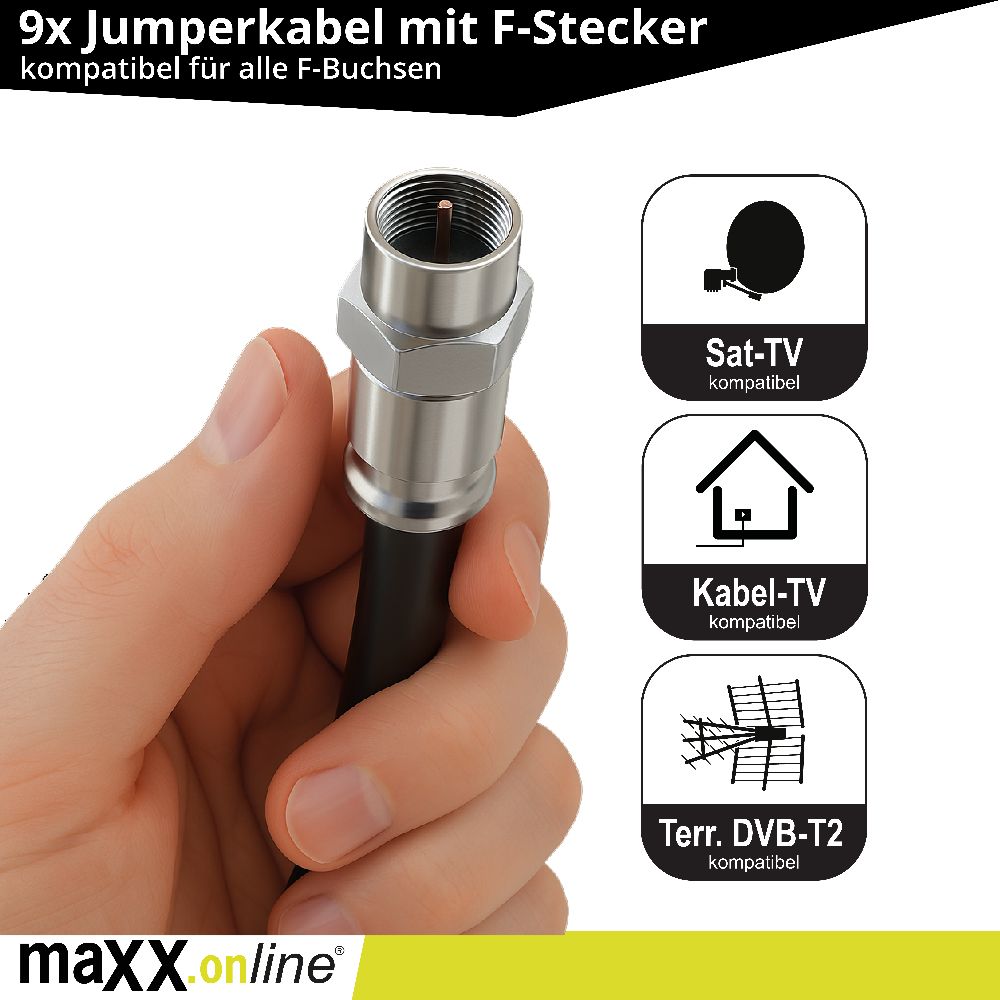

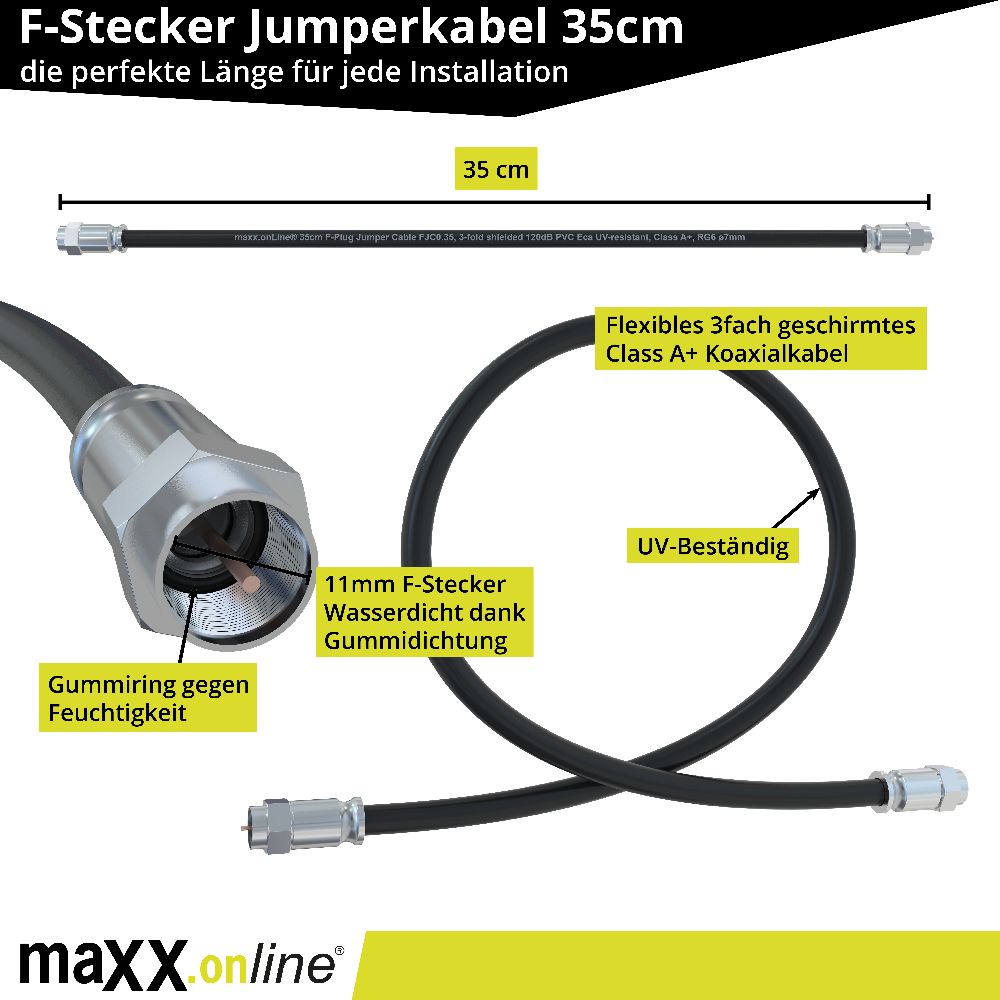

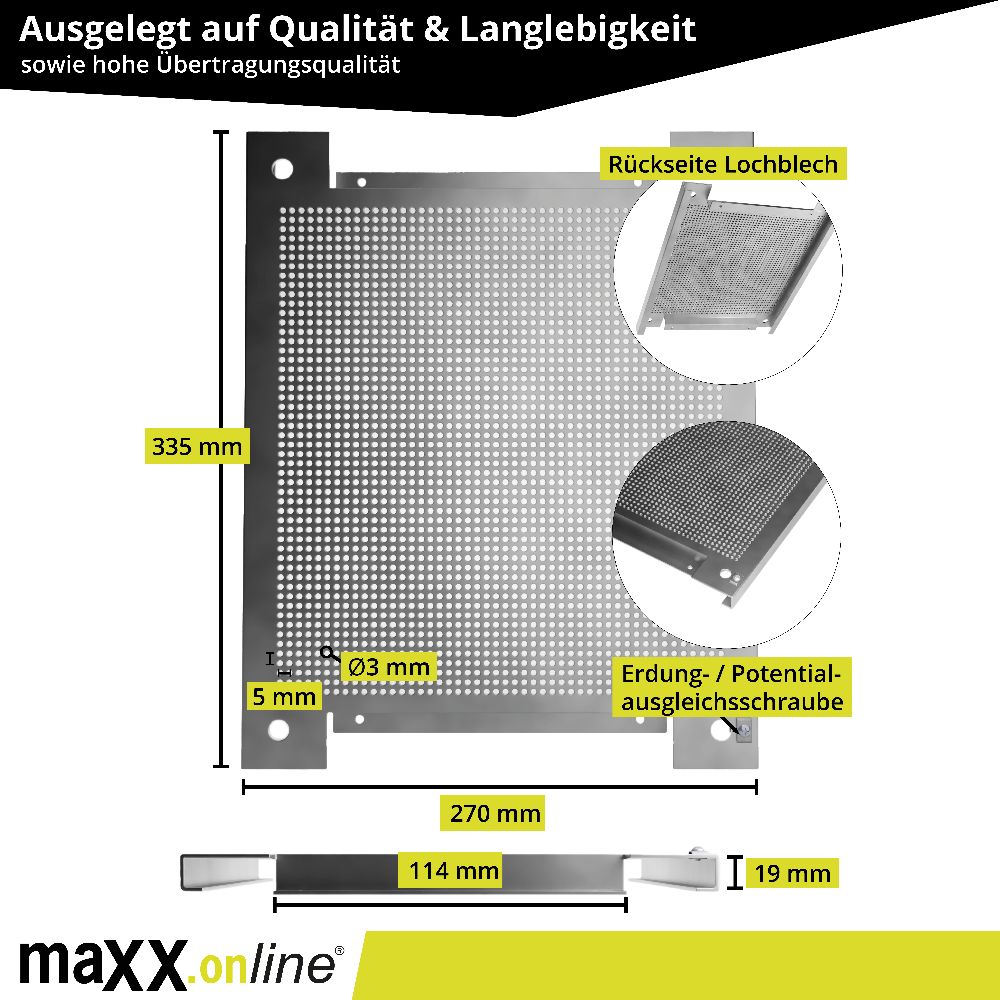

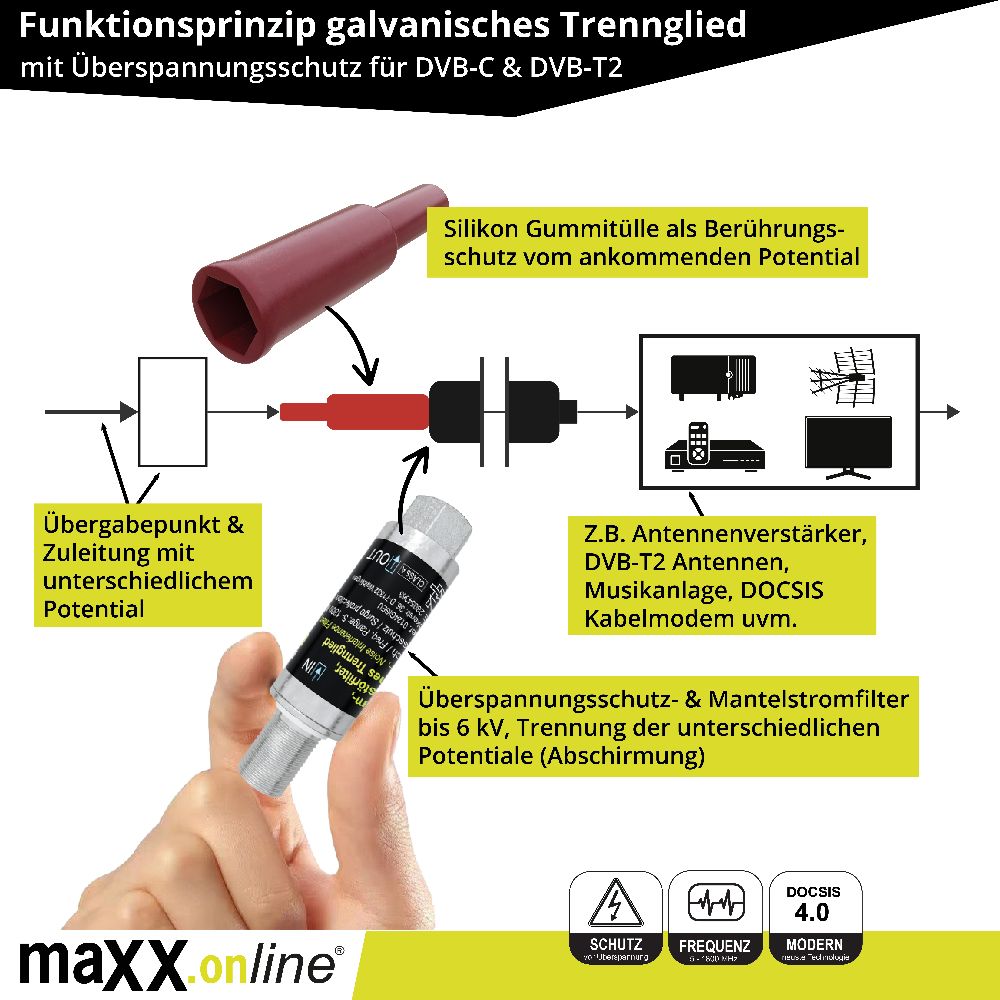

Mit dem Montage-Set für Kabel-TV Anlagen vereinfachen und beschleunigen Sie die Installation Ihrer Kabel TV Anlage. Das Montage-Set beinhaltet vom Lochblech, bis hin zu Cabelcon F-Patchkabel alles was für die Montage eines Hausanschlussverstärker und Kabel Verteiler benötigen.Im Kabel-TV Montage-Set enthalten 1x 300x400x18mm Lochblech/ Montageplatte: Montieren Sie alle Bauteile auf dem 300x400x18mm Lochblech/ Montageplatte, damit werden automatisch alle leitenden Bauteile geerdet (Voraussetzung Anschluss an einem Potentialausgleich). Damit vereinfach Sie wesentlich die Installation einer Kabel-TV Anlage.8x Cabelcon FM-CXJ6-FM/CX3/B/0.3 30cm Patchkabel: Hochwertiges Cabelcon Jumperkabel / Patchkabel FM - FM (F-Stecker auf F-Stecker) mit F-Kompressionsstecker für die Verkabelung von Antennenanlagen. Mit dem Verbindungskabel können Komponenten, wie z.B. Erdungswinkel, Sat-Multischalter, Hausanschlussverstärker oder Verteiler miteinander verbunden werden.1x Kabel-TV Überspannungsschutz TRISX-1002 von technetix: Schützen Sie Ihre Hardware vor Überspannungen und Spannungsspitzen. Der Überspannungsschutz wird direkt vor den Eingang des Hausanschlussverstärker bzw. Antennenverstärker montiert. Empfehlung: Einsatz direkt zwischen Hausübergabepunkt (HÜP) und Eingang Hausanschlussverstärker.1x 6fach Erdungswinkel: Der Erdungswinkel besteht aus stabilem 1,5mm Stahlblech, abgerundeten Ecken sowie entgrateten Kanten. Die hochwertigen Cabelcon F-Verbinder sind mit NiTin beschichtet und Vodafone-KDG zertifiziert. Der 6fach Erdungswinkel wird direkt nach dem Kabel-TV Verteiler montiert. Alle Teilnehmerleitungen werden dort angeschlossen.6x Stahl Blechschrauben verzinkt mit Linsenkopf30cm grün/gelb Erdungsdraht 4mm², starr

Mit dem Montage-Set für Kabel-TV Anlagen vereinfachen und beschleunigen Sie die Installation Ihrer Kabel TV Anlage. Das Montage-Set beinhaltet vom Lochblech, bis hin zu Cabelcon F-Patchkabel alles was für die Montage eines Hausanschlussverstärker und Kabel Verteiler benötigen. Im Kabel-TV Montage-Set enthalten 1x 300x400x18mm Lochblech/ Montageplatte: Montieren Sie alle Bauteile auf dem 300x400x18mm Lochblech/ Montageplatte, damit werden automatisch alle leitenden Bauteile geerdet (Voraussetzung Anschluss an einem Potentialausgleich). Damit vereinfach Sie wesentlich die Installation einer Kabel-TV Anlage.6x Cabelcon FM-CXJ6-FM/CX3/B/0.3 30cm Patchkabel: Hochwertiges Cabelcon Jumperkabel / Patchkabel FM - FM (F-Stecker auf F-Stecker) mit F-Kompressionsstecker für die Verkabelung von Antennenanlagen. Mit dem Verbindungskabel können Komponenten, wie z.B. Erdungswinkel, Sat-Multischalter, Hausanschlussverstärker oder Verteiler miteinander verbunden werden.1x Kabel-TV Überspannungsschutz TRISX-1002 von technetix:Schützen Sie Ihre Hardware vor Überspannungen und Spannungsspitzen. Der Überspannungsschutz wird direkt vor den Eingang des Hausanschlussverstärker bzw. Antennenverstärker montiert. Empfehlung: Einsatz direkt zwischen Hausübergabepunkt (HÜP) und Eingang Hausanschlussverstärker.1x 4fach Erdungsblock:Der High Quality Erdungsblock besteht aus 4 F-Doppelbuchen. Der 4fach Erdungsblock wird direkt nach dem Kabel-TV Verteiler montiert. Alle Teilnehmerleitungen werden dort angeschlossen.6x Stahl Blechschrauben verzinkt mit Linsenkopf30cm grün/gelb Erdungsdraht 4mm², starr

Du benötigst Hilfe beim Montieren deiner bestellten Kompoenten auf ein Lochblech? Kein Problem!So geht's:Du stellst alle Komponenten nach deinem Vorhaben im Warenkorb zusammen.Dazu legst du unseren Montage-Service in den Warenkorb.Dann durchläufst du den normalen Bestellprozess und schließst deine Bestellung ab.Im Anschluss montieren wir deine Komponenten auf die gewünschte Montageplatte (Lochblech).Wenn du deine Bestellung erhällst, müsstest du nur noch deine vorhanden Komponenten anklemmen und fertig.Warum solltest du unseren Montage-Service dazu buchen? Um mehr Zeit für die eigentliche Installation zu haben ;-). Oft raubt so eine Installation und die Erdung von Multischalter oder Antennenverstärker einem den letzten Nerv, warum dann noch mit den bestellten Komponenten und der Anordnung auf dem Lochblech herumschlagen?Solltest du Fragen zu Komponenten haben, oder bei der Zusammenstellung einer TV-Anlage Hilfe benötigen, kontaktiere uns einfach, wir helfen dir!

- Für Innenmontage- Anschlüsse: F-Buchsen- Frequenzbereich 5-1218 MHz für BK- Druckguss-Gehäuse mit Erdungsklemme- Schirmungsmaß > 100 dB, CLASS A + 10dB- Brummentkoppelt durch Trennkondensatoren- Geringe Intermodulation nach EN 60728-4- Einsetzbar bei allen Kabelnetzbetreiber (Unitymedia, Vodafone/ Kabel Deutschland, Tele Columbus uvm.)Technische Daten:Frequenzbereich MHz: 5 - 1218Eingang: 1Ausgänge: 4Durchgangsdämpfung5-752 MHz dB: 6,7752-1218 MHz dB: 7,5Entkopplung5-950 MHz dB: 24950-1218 MHz dB: 22Rückflussdämpfung dB: 18dB@47 MHz -1,5dB/oct., aber > 12dBAbmessungen B x H x T mm: 74 x 60 x 17Gewicht kg: 0,07

Für eine zuverlässige und vorschriftsmäßige Erdung von Antennenanlagen, eignet sich der 6-fach Erdungswinkel beim Einsatz in Vodafone-, PYUR- oder Sat-Anlagen. Der Erdungswinkel sorgt für den erforderlichen Potentialausgleich von Koaxialleitungen.Durch seine Bauweise und den sechs Anschlussmöglichkeiten für Erdungsdraht mit einem maximalen Durchmesser von 10mm², ermöglicht der 6-fach Erdungswinkel eine effektive und einfache Erdung. Die großen Abstände zwischen den F-Steckern erleichtern dabei die Verkabelung. Durch standardisierte F-Anschlüsse ist die Erdungsschiene kompatibel zu allen F-Steckern in Sat- und Kabel-TV Antennenanlagen. Die Bauform vereinfacht eine Montage auf Lochrasterplatten mit 5mm oder anderen Untergründen. Zudem bietet der Erdungsblock vielfältige Anschlussmöglichkeiten. Antennenverstärker, Sat Multischalter, Verteiler oder Abzweiger können mittels F-Patchkabel angeschlossen werden. Die Erdung an den Potentialausgleich erfolgt über Erdungsdraht- oder Kabel in grün/gelb. Technischen Daten:- 2mm Stahlblech mit abgerundeten Ecken und entgrateten Kanten- Befestigungslöcher im 5mm-Raster, passend für gängige Lochrasterplatten- Hochwertige, NiTin-beschichtete F-Verbinder von Cabelcon- Für Koax-Innenleiter von 0,5mm bis 1,2mm- Erdungsklemmen mit M5-Sechskantkopfschraube (SW8) und Federscheibe- Vodafone-KDG zertifiziert- Schirmungsmaß >100dB bis 1 GHz- Rückflussdämpfung >50dB bis 60MHz / >40dB bis 1GHz / >35dB bis 3GHz
