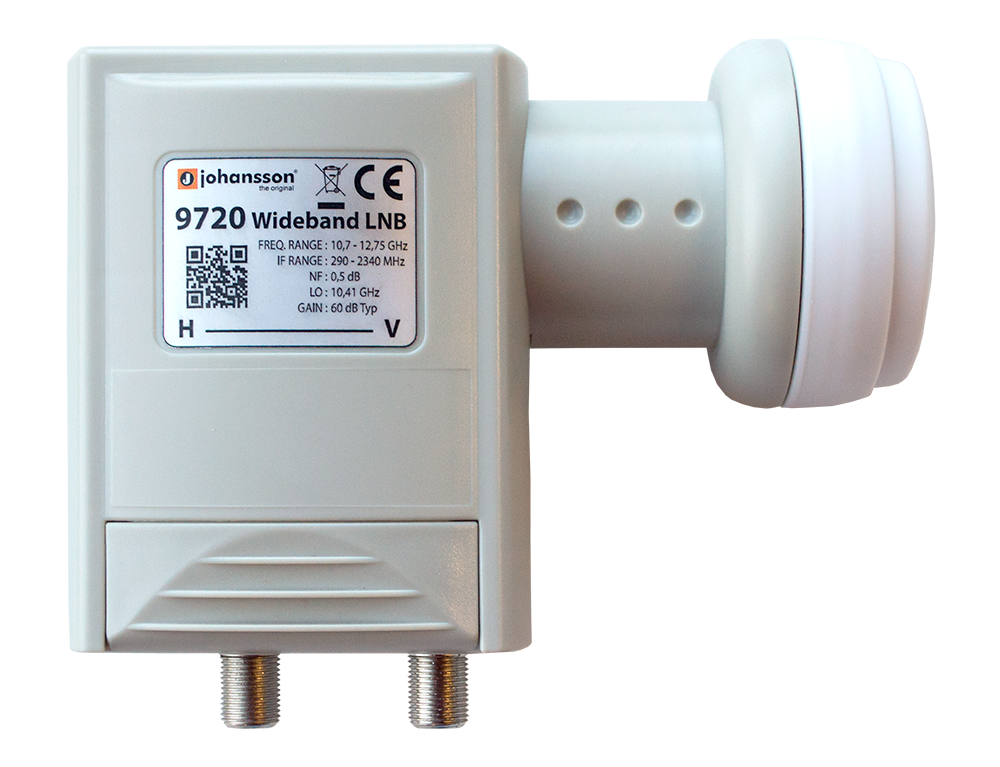

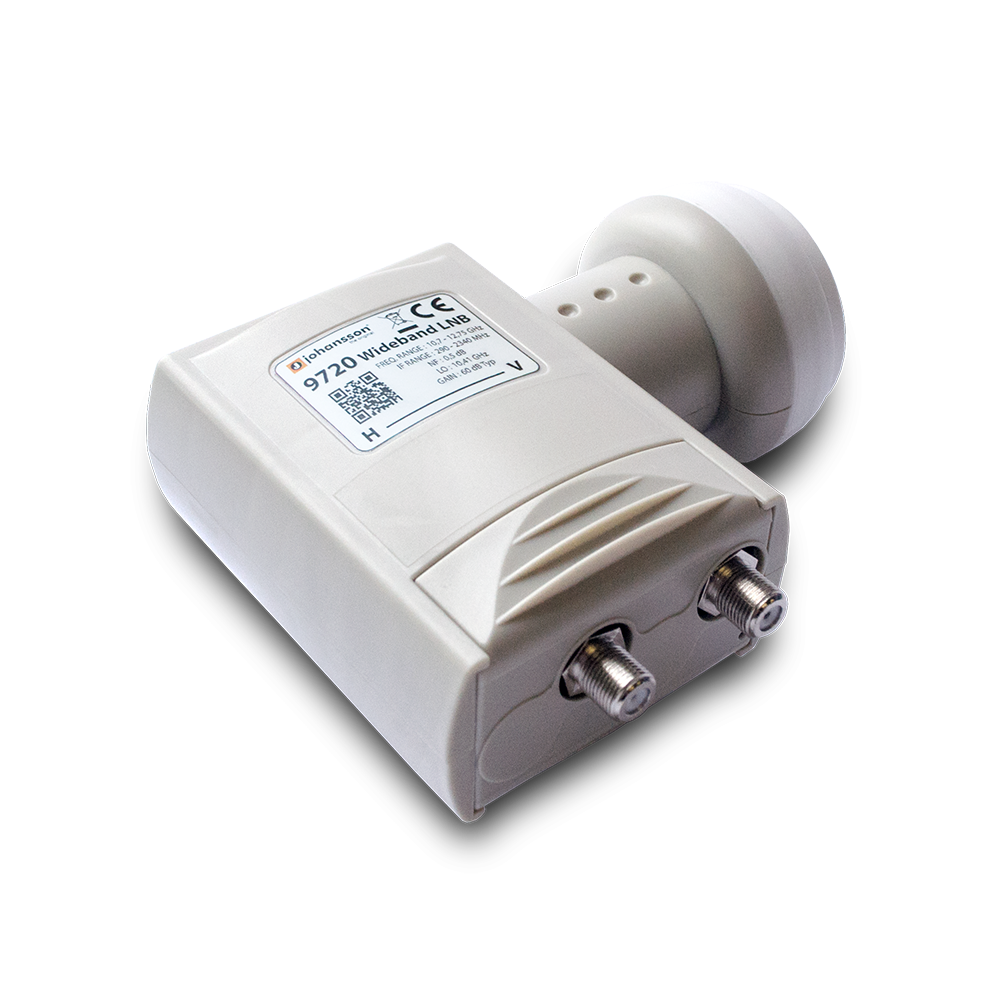

Wideband LNB 290 - 2.340 MHz

Der MSW 502-16 KP mit zusätzlichem terrestrischen Eingang hat die Option mit 2x Wideband-LNB auch 2 Sat-Positionen zu verarbeiten. Für die Nutzung mit 2x Wideband-LNB ist keine aufwändige Neuprogrammierung notwendig, man muss nur einen Schalter umlegen.Der MSW 502-16 KP ist quasi der große Bruder des dSCR-Multischalters MSU 402-16 K (https://unicable-hilfe.de/msu-402-16-k-2/ ) Die Nutzung von älteren Geräten wie Fernseher oder Receiver, ist mit 4- unicable 1 (welche für unicable 2 nicht erreichbar sind) und 12- unicable 2 User-Bändern pro Ausgang problemlos möglich.Mit zwei SCR (Satellite Channel Routing) Ausgängen mit jeweils bis zu 16 Teilnehmer kann der MSW 502-16 KP zur Erweiterung von vorhandenen Sat-Anlagen mit dem unicable Standard eingesetzt werden.Sollen 2 Ausgänge (z.B. zwei Wohnung) erweitert werden, kann die MSU 402-16 K in Kaskade vor den vorhanden Multischalter installiert werden. Dabei ist zu beachten, dass der vorhandene Multischalter mit einem Netzteil betrieben wird. Sollte dies nicht der Fall sein, ist ein dSCR Power-Inserter für den MSW 502-16 KP notwendig. Wenn der Unicable-Multischalter in Kaskade eingesetzt wird, schaffen Sie weitere Anschlussmöglichkeiten am vorhandenen Multischalter. Es werden somit keine Ausgänge am vorhandenen Multischalter verschwendet und die sehr geringe Durchgangsdämpfung ist in aller Regel zu vernachlässigen. Die ultra kompakte Größe mit nur (92x88x39mm) macht die Installation auch in engen Bereichen möglich.Auch der Betrieb direkt nach einem Quattro-LNB oder 2 Wideband-LNBs ist mit einem dSCR Power-Inserter einfach zu realisieren. Über den terrestrischen Eingang des MSW 502-16 KP können dabei problemlos auch noch vorhandenen terrestrischen Antennen mit eingespeist werden, zum Beispiel für UKW / DAB+ / DVB-T2Eine weitere Besonderheit ist der mittels AGC automatisch geregelte Ausgangspegel von je 85dBµV am SCR Ausgang. Dadurch ergeben sich flexible Anschlussmöglichkeiten an des MSW 502-16 KP wie:- Mehrere Sat-Durchgangsdosen können in Reihe betrieben werden.- Mit Hilfe von Sat-Verteilern kann der Ausgang in Sternform aufgeteilt werdenProdukteigenschaften:- Ohne Programmierung, einfach mit Schalter von 1x Quattro-LNB (= 1 Sat-Position) auf 2x Wideband-LNBs (= 2 Sat-Positionen) umschaltbar.- 2 Ausgänge mit jeweils 16 Userbänder. Davon 4 UB kompatibel mit unicable 1 (EN 50494) und mit weiteren 12 Userbänder kompatibel mit unicable 2 (Jess/ EN 50607). - Zur Erweiterung vorhandener Sat-Anlagen mit unicable (z.B. zwei Wohnungen)- Kaskadierbar mit nur 2,5dB Durchgangsdämpfung für einfache Erweiterungen, egal ob weitere MSW 502-16 KP oder ein normaler Multischalter folgt.- Betrieb auch allein als dSCR Multischalter nach einem Quattro-LNB oder 2 Wideband-LNBs (Netzteil NT 20-3.3 F zur LNB-Versorgung erforderlich).- AGC geregelter hoher Ausgangspegel am SCR Ausgang mit konstanten 85dBµV. genug um mehrere Dosen zu versorgen.- Ultra kompakt nur 92x88x39mmDownload Datenblatt: DatenblattDownload Benutzerhandbuch: Benutzerhandbuch

Highlights:Bis zu 24 Teilnehmer über 1 Leitung3 zusätzliche Legacy AusgängeUnicable EN 50494 (SCR)+ EN 50607 (dCSS)Rauschmaß 0,6 dB typ.Signalverstärkung 55 dBAusziehbarer Wetterschutz für F-AnschlüsseBeständig gegen Hitze und KälteTechnische Daten:Betriebsspannung11,5 - 19 V DCEingangsfrequenz 10, 7 - 12,75 GHzGrundverstärkung55 dB (max.)Anzahl der Ausgänge1 x SCR/dCSS + 3 x LegacyStromaufnahme350 mA @13,5 V (24 UBs)Temperaturbereich-30°C   ~  +70°CTeilnehmer Frequenzen:dCSS-Frequenzen / dCSS frequencies@ dCSS: 950 - 2150 MHz@ Legacy: Low Band: 950 - 1950 MHz   High Band: 1100 - 2150 MHzCH01: 1210 MHz (SCR/dCSS)CH09: 1260 MHz (dCSS)CH17: 1770 MHz (dCSS)CH02: 1420 MHz (SCR/dCSS)CH10: 1305 MHz (dCSS)CH18: 1815 MHz (dCSS)CH03: 1680 MHz (SCR/dCSS)CH11: 1350 MHz (dCSS)CH19: 1860 MHz (dCSS)CH04: 2040 MHz (SCR/dCSS)CH12: 1475 MHz (dCSS)CH20: 1905 MHz (dCSS)CH05: 1005 MHz (SCR/dCSS)CH13: 1520 MHz (dCSS)CH21: 1950 MHz (dCSS)CH06: 1050 MHz (SCR/dCSS)CH14: 1565 MHz (dCSS)CH22: 1995 MHz (dCSS)CH07: 1095 MHz (SCR/dCSS)CH15: 1610 MHz (dCSS)CH23: 2085 MHz (dCSS)CH08: 1140 MHz (SCR/dCSS)CH16: 1725 MHz (dCSS)CH24: 2130 MHz (dCSS)

Highlights💪 Universalnetzteil 18V 1.6A: Geeignet für Sat Multischalter / unicable Multischalter ohne 18V Steckernetzteil, einfache LNB Stromversorgung, Versorgung über Sat Multischalter oder Power Inserter🔌Sat Multischalter Stromversorgung: Für Marken wie maxx.onLine, Kathrein, Inverto, Jultec, Spaun, DUR-line , Schwaiger, Anadol, DCT-Delta, Axing, Wisi, TechniSat, Televes, HB-Digital, Opticum uvm.👉 Netzteil 18V: Zum Anschluss an Kaskaden, Einkabelsysteme (unicable), Power Inserter (Einspeiseweiche) oder „Standard“ Sat Multischalter, Steckernetzteil ist zur Orts- oder Ferneinspeisung kompatibel⚡Eingangsspannung: 100 - 240 V AC - 50/60Hz 0.8 A, Ausgangsspannung: 18 V DC, max. 1600 mA, 28,8 W. LNB Stromversorgung über Power Inserter oder Sat Multischalter.👌EU-/ Eurostecker zur Verwendung in ganz Europa, robustes schwarzes Gehäuse 85x50x33mm, Kabellänge: 1,20m ⌀ 3,4mm, Stecker: F-Stecker / Anschlussstecker.BeschreibungMit dem 18V Netzteil mit F-Stecker können viele Sat-, unicable-  oder Kaskaden Multischalter bekannter Marken/ Hersteller wie maxx.onLine, Kathrein, Inverto, Jultec, Spaun, DUR-line , Schwaiger, Anadol, DCT-Delta, Axing, Wisi, TechniSat, Televes, HB-Digital, Opticum uvm. mit Spannung versorgt werden. Das Universalnetzteil Netzteil mit F-Stecker wird an einem Multischalter am DC Eingang aufgeschraubt und angeschlossen.Auch der Anschluss über einen Power Inserter ist mit diesem F-Stecker Netzteil möglich.Es spielt keine Rolle, wie viele Ein- und Ausgänge der Sat Multischalter hat. Es ist nur wichtig, dass alle verwendeten Sat Multischalter nicht mehr als 18V und 1600mA benötigen. Das Netzteil mit 18V ist abwärtskompatibel, daher können auch 12V Sat Multischalter damit betrieben werden.Mit dem 120cm langen und stabilen ⌀ 3,4mm Kabel mit F-Stecker, ist die Reichweite zum Sat Multischalter ausreichend und flexibel im Anschluss.Warum und wann wird ein F-Stecker Netzteil benötigt?Wenn der LNB (egal ob unicable, Quattro oder Quad uvm.) durch die angeschlossenen Teilnehmer (Receiver oder Fernseher) nicht mit genügend Spannung versorgt wird.Technische Daten:Eurostecker zur Verwendung in ganz EuropaEingangsspannung: 100 - 240 V AC - 50/60Hz 0,8 AAusgangsspannung: 18 V DCAusgangsstrom: max. 1600 mA (1.6 A)Max. Leistung: 28,8 WKabellänge: 1,20m ⌀ 3,4mmStecker: F-SteckerNicht wasserdicht IP20

Der eMS 552 U ist ein unicable Multischalter mit viel Power unter der Haube.Mit der neuesten Technik (unicable 1 EN 50494, unicable 2 JESS/ EN 50607) ausgestattet, lässt sich der unicable Multischalter unkompliziert in eine bestehende Sat-Anlage integrieren, oder als alleiniger Einkabel-Multischalter betreiben.Für die Versorgung der Teilnehmer (Tuner) hat der unicable Multischalter 2x dSCR/ Legacy Ausgänge, über die bis zu 32 Teilnehmer (Tuner) versorgt werden können. Über den terrestrischen und passiven Eingang kann ein UKW-, DAB+-, DVB-T2- oder Kabelfernsehen DVB-C Signal eingespeist werden.Der unicable Multischalter eMS 552 U kann als herkömmlicher Sat Multischalter eingesetzt werden, oder vor einen bestehenden Sat Multischalter, um auf ein Einkabelsystem zu erweitern. Sollten die 2 dSCR/ Legacy Ausgänge nicht ausreichen, können mehrere eMS 552 U Modelle in Kaskade installiert werden.Eingänge: Über 2x Wideband- oder 1x Quattro-LNBDie Einspeisung des Sat-Signals kann wahlweise über Wideband LNBs für zwei Satelliten (z.B. Astra und Hotbird)-, oder über ein herkömmliches Quattro LNB vorgenommen werden. Die Umschaltung von Quattro- auf Wideband-LNB erfolgt über einen Umschalter.Ausgänge: 2x Legacy- oder EinkabelsystemDie beiden Ausgänge können sowohl im Legacy- (Standard Sat-Ausgang) oder im dSCR Einkabelsystem ganz ohne Programmierung genutzt werden. Im Einkabelsystem sind pro Ausgang 16 Userbänder nutzbar. Der unicable Multischalter bedient unicable 1 (EN 50494) mit 4 Userbänder und unicable 2 (Jess/ EN 50607) mit weiteren 12 Userbänder. Im Legacy Modus wird pro Ausgang nur 1 Tuner versorgt.Beide Ausgänge sind mit einem automatisch geregelten Ausgangspegel (AGC) von je 85dBµV ausgestattet. Durch den konstanten Ausgangspegel, ergeben sich unterschiedliche Anschlussmöglichkeiten. Es könnten mehrere Sat-Antennendosen in Reihe-, oder mittels Sat-Verteiler mehrere Ausgänge in Stern-Form installiert werden.Mit der Sat Einkabellösung können ohne Programmierung & Programmeinschränkung mehrere Teilnehmer/ Tuner unabhängig und gleichzeitig über nur ein Koaxialkabel fernsehen. Ohne Neuverlegung von Koaxialkabel können damit auch Multitunergeräte (PVR) in vollem Umfang betrieben werden.Kaskade Stammausgänge: Erweiterung jederzeit möglichDurch die Kaskademöglichkeit können kleine und große Sat-Einkabelsysteme aufgebaut werden. Theoretisch sind mit etwas Know-How kaum Grenzen gesetzt. Mit dem unicable Multischalter eMS 552 U können bestehende Sat-Anlagen mit modernster Technik erweitert und skaliert werden.SpannungsversorgungSollte der Einkabel Multischalter eMS 552 U „alleine“ ohne Kaskade betrieben werden, ist ein F-Stecker Netzteil mit min. 18 V erforderlich. Wird nach dem unicable Multischalter ein weiterer Satelliten Multischalter mit Netzteil betrieben, dann ist kein zusätzliches Netzteil erforderlich.Sollte die Versorgung der/des LNBs nicht ausreichen, kann mittels eines PowerInserter jederzeit ein 18V Netzteil dazwischengeschaltet werden.TV/ Receiver EinstellungenUm alle Programme über das Unicable-System empfangen zu können, sind spezifische Konfigurationen am Empfangsgerät erforderlich. Es ist notwendig, jedem Endgerät beziehungsweise Tuner ein eindeutiges Userband sowie eine zugehörige Frequenz zuzuweisen.Für Geräte mit dem herkömmlichen älteren unicable 1 (SCR = EN 50494) gibt es 4 Userbänder (UB):UB 1 (=SCR 0) 1210 MHzUB 2 (=SCR 1) 1420 MHzUB 3 (=SCR 2) 1680 MHzUB 4 (=SCR 3) 2040 MHzFür neuere Geräte mit Unicable 2 (JESS = EN 50607) gibt es 12 zusätzliche Userbänder (UB):UB 5 (=SCR 4) 985 MHzUB 6 (=SCR 5) 1050 MHzUB 7 (=SCR 6) 1115 MHzUB 8 (=SCR 7) 1275 MHzUB 9 (=SCR 8) 1340 MHzUB 10 (=SCR 9) 1485 MHzUB 11(=SCR 10) 1550 MHzUB 12 (=SCR 11) 1580 MHzUB 13 (=SCR 12) 1745 MHzUB 14 (=SCR 13) 1810 MHzUB 15 (=SCR 14) 1875 MHzUB 16 (=SCR 15) 1940 MHzIn den meisten Menüs der Endgeräte ist folgendes einzustellen:SatellitenauswahlLNB-Typ (Unicable 9,75/10,60GHz)DiSEqC-Zuweisung (Über die DiSEqC-Einstellung kann der gewünschte Satellite ausgewählt werden.)Einstellen der TransportfrequenzGewünschtes Userband von 1-16 zuweisenAnschließend Suchlauf starten.

Highlights:Spar-Set bestehend aus:1 x DUR-line ® MDA 80 Aluminium Spiegel in 3 Farben wählbar1 x DUR-line ® + Ultra Quattro LNB mit integriertem LTE-FilterStern-Hinweis:* Ergebnis: „sehr gut“ ; Im Test: DUR-line Ultra-Serie; Magazin: DIGITAL FERNSEHEN 5.2017; www.digitalfernsehen.de* Ergebnis: „sehr gut“ ; Im Test: DUR-line Ultra-Serie; Magazin: SATELLIT 3.2017; www.satdigital.de
