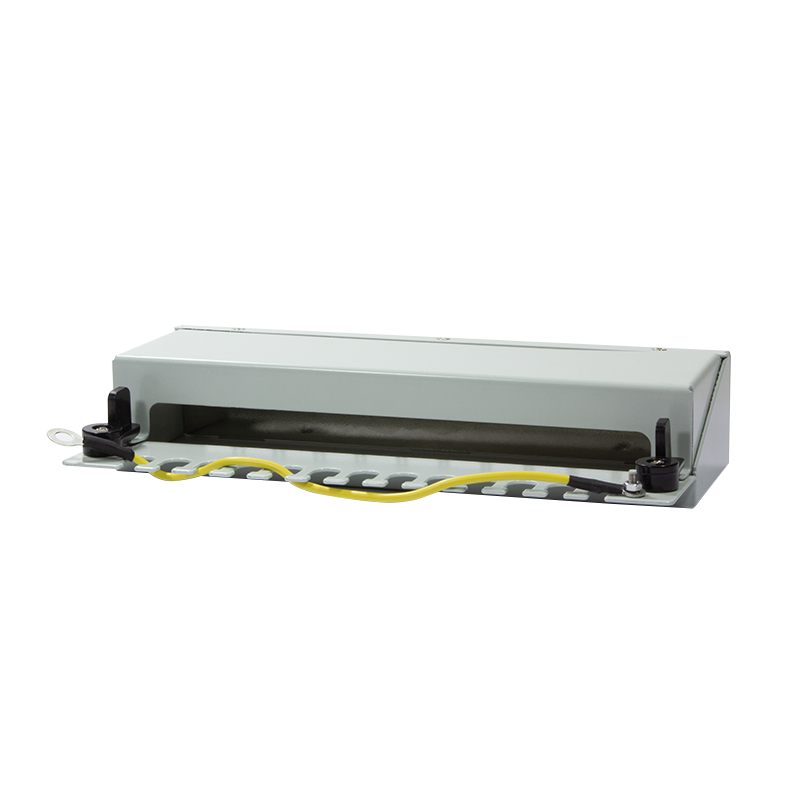

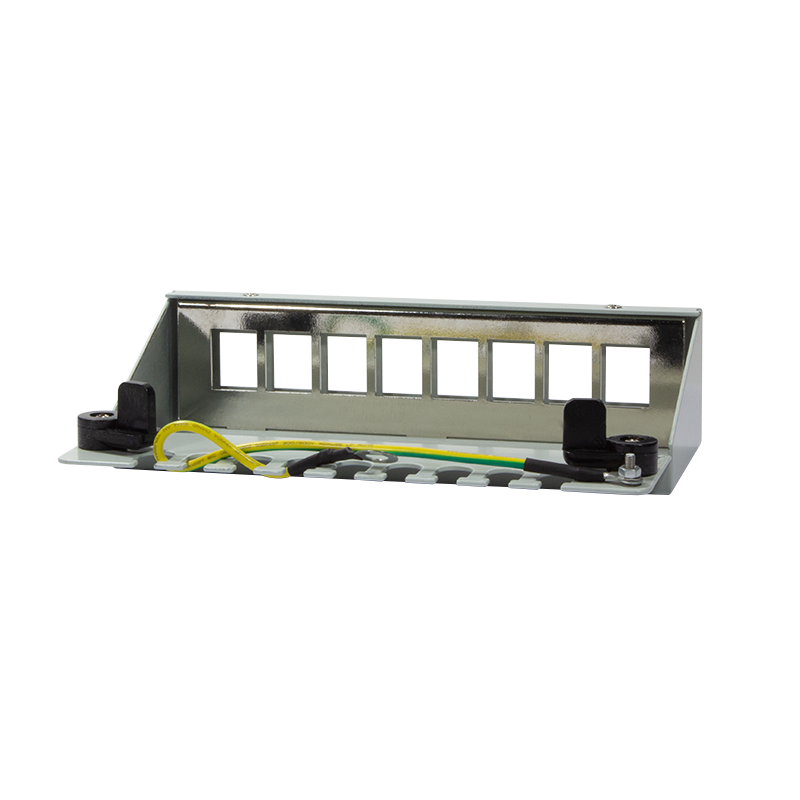

Deskop Keystone Panel für bis zu 12 Keystone Module, geschirmt

Geeignet für Keystone Module mit einer maximalen Breite von 17,2 mmGehäuse aus Karbonstahl, Abmessung 162 x 113 x 44,5 mm180° Kabelzuführung mit ZugentlastungFür Tischaufstellung oder WandmontageGeeignet für Hutschienenmontage bei Verwendung des Artikels MP0049Gehäusefarbe RAL7035 lichtgrauDie geschirmten Keystone-Patch-Panels von LogiLink wurden speziell für modulare Cat.6A 10GE Verkabelungen entwickelt. Das Metallgehäuse mit zusätzlicher Abschirmplatte kann auf jeder Tisch- oder Wandoberfläche platziert werden. Für den Einbau eignen sich alle Keystone Module mit schmaler Bauform, zum Beispiel tsnetworks Cat.6A Keystone Jacks. Die Zugentlastung an der Rückseite des Gerätes sorgt für eine hohe Stabilität. Zusammen mit LogiLink’s Hutschienen Klammern (MP0049) kann das Gerät auch auf jeder Standard 35 mm Hutschiene montiert werden.

Cat.6A RJ45 Anschlussmodul (Keystone Jack)Cat.6A Class EA, 500 MHz, 10 Gbit/s EthernetTIA/EIA 568 & ISO/IEC 11801 permanent linkGeschirmtes Zink-Druckgussgehäuse, 17,2 mm breitZugentlastung mit 360° Schirmung180° Kabelanschluss, Butterfly-TypFür AWG22–24 starre AdernUnterstützt PoE, PoE+ und PoE++Geeignet für Kabeldurchmesser von 5–8 mmGeschirmtes RJ45 Modul (Keystone Jack) für die Übertragung von digitalen und analogen Signalen bis zu einer Frequenz von 500 MHz. Diese LogiLink RJ45 Einbaubuchse ermöglicht, in Verbindung mit gleich- oder höherwertigen Komponenten, eine Verkabelung gemäß Cat.6 und Cat.6A mit ausreichenden Leistungsreserven für einen Link der Klasse E oder EA. Dadurch ist es für die Übertragung von Gigabit Ethernet, 10Gigabit Ethernet sowie für PoE Anwendungen geeignet. Montagefreundliche Installation dank werkzeugfreiem Anschluss.

Sie haben ein zu schwaches SAT Signal, lange Kabelstrecken oder minderwertige Koaxialkabel? Kein Problem.Mit dem neuen DUR-line ® V3024-R  können Sie die Verstärkung exakt zwischen 4 dB und 24 dB einstellen.Durch die Regelmöglichkeit vermeiden Sie eine Übersteuerung Ihrer Anlage, wie es oft bei der Montage von fest eingestellten Inline Verstärkern vorkommt.Zusätzlich ist der Verstärker mit einer Schräglagenkompensation ausgestattet. Diese gleicht den Verlust bei längeren Kabelstrecken im SAT- und DVB-T Bereich aus.Die kompletten DiSEqC, Unicable und 22 kHz Steuer-Signale sowie die Fernspeisespannung werden mit Top Qualität an das LNB oder den Switch weitergeleitet.Eine eigene Stromversorgung ist für den DUR-line ® V3024-R nicht erforderlich, da die nötige Betriebsspannung direkt vom SAT- bzw. DVB-T Receiver genutzt wird.Technische Daten:Eingänge / Ausgänge: 1/1Verstärkung: 18 - 24dBFrequenzbereich: 47 - 2300MHzVersorgung: 58mADC-Durchlass max. 18/1000mAUmgebungstemperatur: -20 bis 50 °CAbmessungen: 60 x 52 x 20mm

Highlights:Minimale Dämpfung - nur max. 0,85 dB bei 2200 MHzMechanisch getestet bis 30000 FensterschließungenDer eingebaute Alukern hält die dem Fensterrahmen angepasste Form und schützt das KabelHochwertigste VerarbeitungLinearer FrequenzgangBeste RückflussdämpfungEndstücke schraubbar und mit KlebestreifenEine der weltweit besten Fensterdurchführungen auf dem MarktDer Firma Dura-Sat ist es gelungen, Ihnen eine Fensterdurchführung mit nur 2mm Stärke anzubieten, die mechanisch getestet wurde und weit über 30000 Fensterschließungen standhält. Dies wurde dadurch erreicht, dass parallel zum Koaxkabel ein Aluminium Kern verlegt wurde, der sämtliche mechanischen Belastungen aufnimmt.Dank des eingebauten Aluminium Kerns kann die Fensterdurchführung exakt der Fensterform angepasst werden und behält so die veränderte Form.Um Ihnen die beste Empfangsqualität zu bieten, verwenden wir ein gut geschirmtes Koax Kabel. Nur dieses schützt Sie vor Störungen wie WLAN-Netze der Nachbarn, Wetterstationen, schnurlose DECT-Telefone, Handys, Funkuhren, Funkantennen, Funksender, Amateurfunker oder Babyphone.Durch eine hervorragende Verarbeitung und die Verwendung von sehr guten Komponenten erreichen wir auch im obersten Frequenzbereich niedrigste Dämpfungswerte, einen linearen Frequenzgang sowie geringste Reflektionen.AnwendungFensterdurchführungen sind oft die einzig mögliche Lösung um ein Kabel von einer SAT Anlage, Kabelfernsehen, DVBT oder UKW Antenne in ein Haus oder eine Wohnung zu legen ohne den Fensterrahmen zu beschädigen.Auch aus baurechtlichen Gründen wie „Denkmalschutz“, aus wärmetechnischen Gründen oder weil der Vermieter keine Löcher im Fensterrahmen erlaubt, ist die Fensterdurchführung die einfachste und sauberste Lösung. Selbst zwischen den Wohnräumen muss nicht gebohrt werden, denn auch hier kann die Fensterdurchführung zum Einsatz kommen.Nur ein extrem dünnes, aber sehr hochwertiges robustes Kabel, das für diese Einsätze konzipiert wurde, ist für den Einsatz bei Fenster, Türen, Wohnmobilen und LKWs geeignet. Dieses Kabel passt bei allen gängigen Antennenkabeltypen.Vorteile der neuen DUR-line ® Profi Fensterdurchführung:Das eingesetzte gut geschirmte Koax Kabel sorgt für eine optimale und störungsfreie Signalübertragung.Ein oft vernachlässigtes Thema beim Fernsehempfang ist die Qualität der verwendeten Kabel.Absolut ungeeignet als Fensterdurchführung sind die kupferfarbenen Flachbandkabel, die absolut ungeschirmt sind und Störungen von DECT Telefonen, WLAN Netzen, Handys,…ungeschützt ins Kabel weiterleiten.Zusätzlich haben diese Fensterdurchführungen hohe Dämpfungs-Verluste von 6 bis 10 dB.Früher wurden diese Kabel als Lautsprecherkabel verwendet.Um auf eine Impedanz von 75 Ohm zu kommen wurde zusätzlich ein Vorschaltwiderstand angebracht oder die Leiterbahnen entsprechend angepasst.Besonders Vorteilhaft wirkt sich bei der neuen DUR-line ® Profi Fensterdurchführung der eingebaute Alu-Kern aus.Dieser schützt das Koaxkabel beim Öffnen und Schließen des Fensters vor Quetschungen.Bei anderen Fensterdurchführungen wird das Signalkabel beim Öffnen und Schließen des Fensters gequetscht. Dadurch wird der Wellen und Leitungswiderstand verändert und es kommt zu ungewollten Reflexionen. Ein gequetschtes Koaxialkabel erzeugt immer eine Dämpfung und Reflektionsstelle. Dadurch können bestimmte Transponder und Frequenzbereiche ausfallen.Technische Daten (DUR-line FD Profi - Fensterdurchführung):Durchgangsdämpfung typ.    87MHz = 0,17dB   862MHz = 0,50dB   950MHz = 0,60dB 2200MHz = 0,85dBAbmessungenLänge 305 mm, Breite 5mm, Stärke 2mm Messwerte:Technische Daten(Kabel/m): Spezifische WerteBedingungenDielektrikumMin. 1000 MOhm / kmbei 20°CVSWRMax. 1,5bei 1GHz bis 3GHzKapazitätNom. 69,5 %-Impedanz75 ± 5 Ohm-Temperaturbereich- 30°C bis 60°C- Biege RadiusMin. 4mm- typ. Kabel Dämpfung pro m0,87dB / mbei 500MHz  1,28dB / mbei 1000MHz 1,52dB / mbei 1575MHz 1,75dB / mbei 2000MHz 1,92dB / mbei 2345MHz

Das DUR-line Monoblock dCSS LNB ist ein kompaktes LNB für den gleichzeitigen Satellitenempfang von z.B. ASTRA 19,2°Ost und HOTBIRD 13° Ost. (6°)Die integrierte DiSEqC-Umschaltung sorgt für den vollen Empfang beider Satelliten mit nur einem LNB. Durch die einzigartige Kombination von Monoblock und Einkabelsystem können bis zu 24 Teilnehmer über ein Kabel versorgt werden. Exclusiv nur bei DUR-line.Diese Monoblock LNBs sind für Satellitenantennen von 75 bis 90cm Durchmesser geeignet.Highlights:2 Satelliten über 1 Kabel empfangenIdeal für Astra 19,2° Ost und Hotbird 13° Ost (Satellitenabstand 6°)Monoblock dCSS LNB für 24 TeilnehmerEine mitgelieferte Gummitülle sorgt für den optimalen Schutz des F-Anschluss.Beständig gegen Hitze und KälteTechnische Daten:Teilnehmer Ausgänge1Rauschmaß0,6 dB typ.Signalverstärkung 53-68 dBEingangsfrequenz10,7 - 12,75 GHzAusgangsimpedanz75 OhmStromaufnahmemax. 350 mA @ 18 V    Teilnehmer Frequenzen:dCSS-Frequenzen / dCSS frequencies@ dCSS: 950 - 2150 MHzCH01: 1210 MHz (SCR/dCSS)CH09: 1260 MHz (dCSS)CH17: 1770 MHz (dCSS)CH02: 1420 MHz (SCR/dCSS)CH10: 1305 MHz (dCSS)CH18: 1815 MHz (dCSS)CH03: 1680 MHz (SCR/dCSS)CH11: 1350 MHz (dCSS)CH19: 1860 MHz (dCSS)CH04: 2040 MHz (SCR/dCSS)CH12: 1475 MHz (dCSS)CH20: 1905 MHz (dCSS)CH05: 1005 MHz (SCR/dCSS)CH13: 1520 MHz (dCSS)CH21: 1950 MHz (dCSS)CH06: 1050 MHz (SCR/dCSS)CH14: 1565 MHz (dCSS)CH22: 1995 MHz (dCSS)CH07: 1095 MHz (SCR/dCSS)CH15: 1610 MHz (dCSS)CH23: 2085 MHz (dCSS)CH08: 1140 MHz (SCR/dCSS)CH16: 1725 MHz (dCSS)CH24: 2130 MHz (dCSS)
